Hur förbättrar ett lödningsvärmeelement temperaturstabiliteten?

Innehållsförteckning

Översikt i ett ögonkast

• Definiera vadLödvärmeelementär och vad den kontrollerar (inte bara "värme", utan återhämtning och överföring).
• Översätt verkliga klagomål på verkstadsgolvet till mätbara värmeproblem.
• Förklara stabilitetsdödare: sensorplacering, termisk koppling, effekttäthet, oxidation och kontrollfördröjning.
• Jämför värmetekniker och matcha dem till applikationer.
• Tillhandahåll en praktisk urvalschecklista och underhållsspelbok.
• Erbjud felsökningssteg som minskar skrot och omarbetning.

Vad är ett lödvärmeelement i praktiska termer?

A Lödvärmeelementär den komponent som omvandlar elektrisk kraft till kontrollerad termisk energi vid den punkt där lod måste smälta och väta metallytorna. Den definitionen låter uppenbar - tills du märker att många lödningsproblem inträffar även när en station "läser" rätt temperatur.

I praktiken är en värmares uppgift inte bara att nå ett börvärde; det måste ocksååtervinnaomedelbart när värme dras bort av ett kopparplan, ett anslutningsskal eller en tjock ledning. Om värmaren inte kan hänga med ser du symtom som kalla leder, förlängd uppehållstid, lyfta kuddar, bränt flussmedel och spetsar som oxiderar snabbare än de borde.

Tänk på det så här: din kontroller kan styra "350°C", men fogen bryr sig om hur snabbt ditt system kan leverera energi och hålla spetsen stabil under belastning. Det är där värmarens design – material, geometri, sensorkoppling och isolering – gör eller bryter upplevelsen.

Vanliga smärtpunkter för kunder och vad de verkligen betyder

Den viktigaste insikten: de flesta klagomål är inte "operatörsfel." De är värmeöverföringsproblem på systemnivå - vilket innebär att värmaren, spetsgränssnittet och kontrollmetoden måste utvärderas tillsammans.

Varför temperaturstabilitet misslyckas

Temperaturstabilitet är ett löfte från hela lödsystemet. En starkLödvärmeelementhjälper, men stabiliteten kan fortfarande misslyckas när något av följande är avstängt:

1. Sensorns placering är för långt från arbetsytan.
   Om temperatursensorn (ofta ett termoelement eller termistor) inte är tätt kopplad till spetsområdet, "tror" stationen att den är stabil medan spetsen faktiskt kyls under belastning.
2. Dålig termisk koppling mellan värmare och spets.
   Små luftspalter, lösa passningar eller slitage kan göra gränssnittet till en isolator. Värmaren går varmare för att kompensera, vilket påskyndar oxidationen och förkortar spetslivslängden.
3. Effekttätheten är inte anpassad till jobbet.
   Fin-pitch arbete drar nytta av snabb, kontrollerad energi med minimal överskjutning; tung koppar och sköldar kräver högre återvinningskapacitet. En one-size värmare gör ofta besviken i blandade arbetsbelastningar.
4. Isolering och blydesign är inte robust.
   Upprepad värmecykling belastar inre leder och isolering. Om värmaren ofta stöts, vrids eller utsätts för flussångor, är hållbarheten avgörande.
5. Kontrollbeteende orsakar över-/underskott.
   Även en bra värmare kan bete sig dåligt med instabil kontrollinställning. Överskjuta brännskador flux; underskott tvingar längre uppehållstid – båda ökar defekterna.

Värmaretyper och när var och en är vettig

Även om varumärket varierar, de flestaLödvärmeelementdesign faller in i några tekniska familjer. Att känna till avvägningarna hjälper dig att undvika att betala för fel "uppgradering".

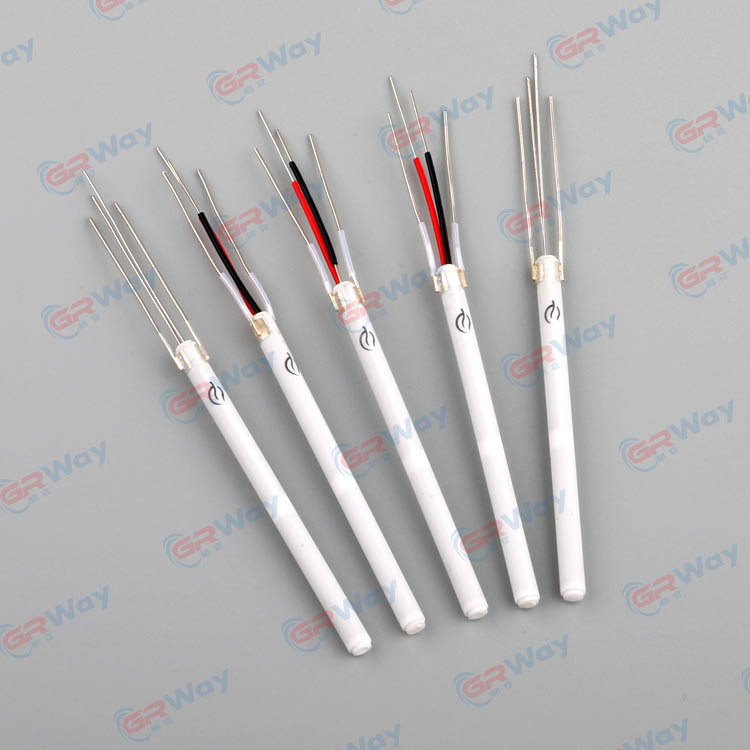

• Trådlindade keramiska värmare
  Nikrom eller liknande motståndstråd inbäddad runt/inuti keramik. Ofta kostnadseffektiv och flitigt använd, med hyfsad hållbarhet när den är välgjord.
• Värmare i patronstil
  Kompakta värmare inbyggda i en rörformfaktor. De kan leverera solid effekttäthet och kan utformas för stark koppling till spetsstrukturen.

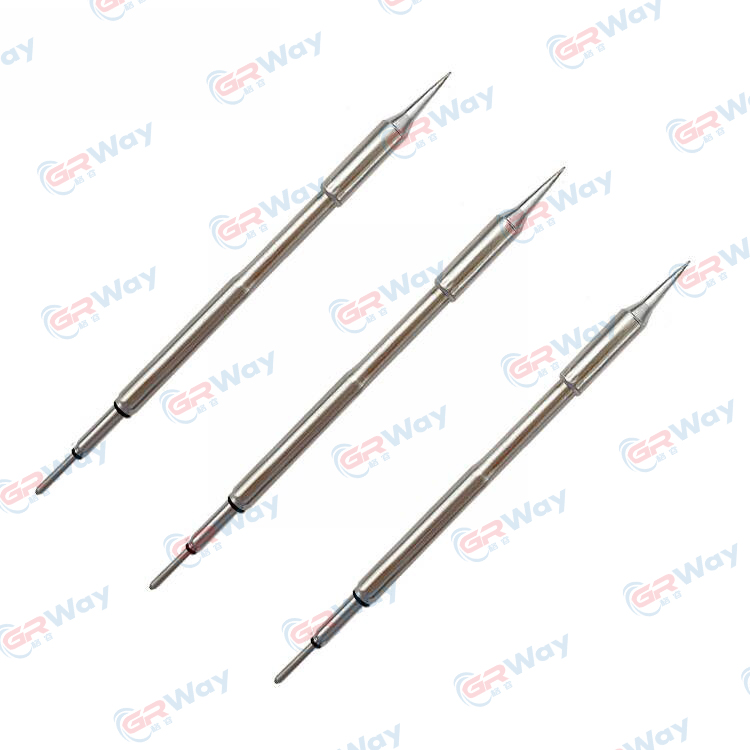

• Integrerad värmare + sensorenheter
  Designar som placerar värme och avkänning närmare arbetsytan. Dessa förbättrar ofta svarstiden och minskar gapet mellan "läsning och verklighet".
• Självreglerande keramik (PTC-liknande beteende)
  Viss keramik ökar motståndet när temperaturen stiger, vilket ger en naturlig begränsande effekt. Användbar för vissa applikationer, även om prestandan i hög grad beror på den fullständiga systemdesignen.

Urvalschecklista för tillförlitliga resultat

Använd denna checklista när du utvärderar enLödvärmeelementför ett nytt verktyg, ett reparationsprogram eller en produktionslinje:

• Återställningskrav:Vilken är den största termiska belastningen du måste löda (jordplan, skärmar, klackar, kontakter)?
• Termisk koppling:Hur tätt och konsekvent möter värmaren spetsen eller arbetsytan?
• Sensorintegration:Är temperatursensorn tillräckligt nära för att kontrollera den verkliga spetstemperaturen under belastning?
• Stabilitet under luftflöde:Kommer fläktar, rökutsug eller drag att påverka spetstemperaturen?
• Elektrisk kompatibilitet:Spänning, motståndsområde, kontakttyp och styrenhetsstöd.
• Hållbarhetsfaktorer:Termisk livslängd, mekanisk robusthet, isoleringsmotstånd och blyavlastning.
• Användbarhet:Kan du byta ut värmaren utan att omarbeta hela handtaget?
• Processpassning:Stöder värmaren din lödlegering och flussstrategi utan att tvinga fram extrema börvärden?

Jämförelsetabell

Underhåll och Tips-Life bästa praxis

Även den bästaLödvärmeelementkommer att kännas "svag" om spetsen försummas eller processen är inkonsekvent. Dessa vanor minskar oxidation, förbättrar vätning och skyddar värmeaggregatet:

• Använd det lägsta effektiva börvärdet.Högre temperatur är inte "mer professionellt". Det bränner ofta bara flux snabbare.
• Håll spetsen konserverad.Ett tunt lödskikt minskar oxidation och förbättrar värmeöverföringen till fogen.
• Matcha spetsgeometrin till fogen.En spets som kommer i kontakt med mer yta överför värme snabbare, vilket minskar uppehållstiden.
• Begränsa torr avtorkning och slipande rengöring.Överrengöring skadar plätering och påskyndar spetsfel.
• Skydda kablar och dragavlastning.Många värmefel börjar som mekaniska fel, inte termiska.

Felsökning: Symtom, orsaker, korrigeringar

När lödkvaliteten plötsligt sjunker vill du ha en snabb diagnos – inte gissningar. Här är vanliga "symptom-to-fix"-vägar:

• Symptom:Löd smälter långsamt på stora fogar.
  Trolig orsak:Otillräcklig återhämtning, dålig spetskontakt eller felaktig spetsstorlek.
  Fixera:Använd en större spetsgeometri, kontrollera att värmaren sitter tätt mot spetsen och kontrollera att din kontroller inte begränsar effekten.
• Symptom:Spetsen oxiderar snabbt, lodet väter inte.
  Trolig orsak:För högt börvärde, lång tomgångstid vid hög temperatur eller förorenad spetsyta.
  Fixera:Sänk temperaturen, använd standby/sömn när det är möjligt, sänk spetsen ordentligt och utvärdera flödeskompatibiliteten.
• Symptom:Stationen visar stabil temperatur men lederna ser inkonsekventa ut.
  Trolig orsak:Sensorn avläser inte sann spetstemperatur under belastning, eller så finns det ett luftgap vid gränssnittet.
  Fixera:Inspektera värmarens säten, byt ut slitna hylsor/hållare och överväg en montering med tätare sensorkoppling.
• Symptom:Värmaren misslyckas upprepade gånger efter kort användning.
  Trolig orsak:Termisk chock, mekanisk belastning eller isoleringsbrott på grund av förorening.
  Fixera:Förbättra avlastningshanteringen, undvik abrupt kylning (särskilt med aggressivt luftflöde) och håll fluxrester borta från värmarens inre delar.

Arbeta med en tillverkare för anpassad värmeprestanda

Om du skaffar värmare för en produktlinje, servar en verktygsflotta eller skalar en produktionsprocess, kommer de bästa resultaten ofta av att behandla värmaren som en designad komponent – ​​inte en generisk reservdel. En kompetent tillverkare kan hjälpa dig att definiera mål som uppvärmningstid, återhämtningsbeteende, driftspänning, sensorstil, kontaktformat och termisk livslängd.

Till exempel,Xiamen Green Way Electronic Technology Co., Ltd. kan kontaktas som en teknisk partner när din applikation behöver konsekvent värmebeteende, stabila monteringstoleranser och repeterbar prestanda över batcher. Målet är rakt på sak: se till att duLödvärmeelementbeter sig på samma sätt dag ett och dag hundra—så din process förblir förutsägbar.

När du delar dina verkliga användningsförhållanden (driftcykel, målmaterial, luftflöde, spetsstil och toppbelastningsfogar) blir det mycket lättare att undvika underdrivna konstruktioner och förhindra överskjutningsbenägna installationer som tyst skadar brädor.

FAQ

Avslutande tankar

Ett stallLödvärmeelementär skillnaden mellan "att klara sig" och att köra en process som du kan lita på. När värmaren är korrekt anpassad till din arbetsbelastning – och underhålls med förnuftig tippraxis – minskar du uppehållstiden, minskar antalet defekter och skyddar både komponenter och operatörer från onödig termisk stress.
