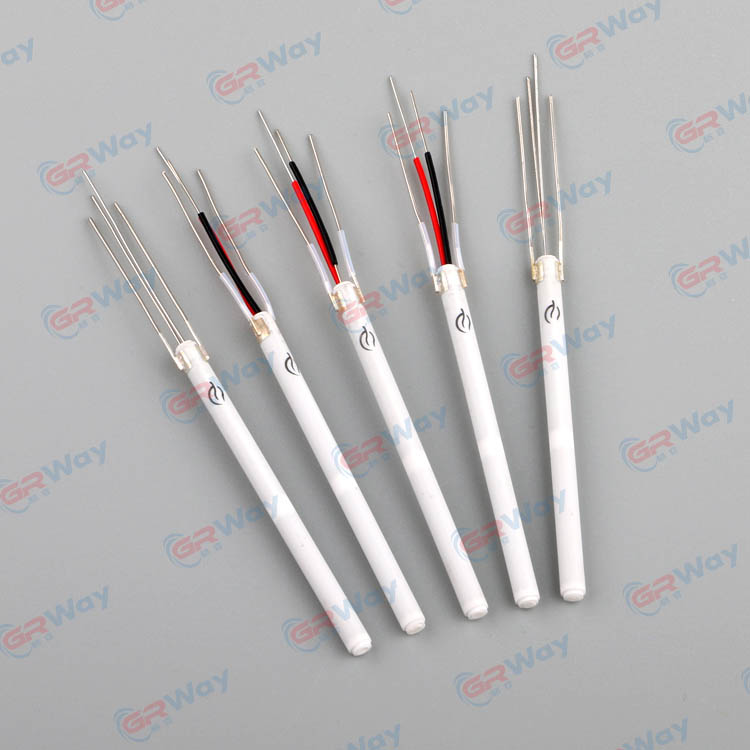

Att välja enLödvärmeelementbörjar med att förstå den faktiska lödningsprocessen snarare än att välja en komponent enbart efter wattal. Den erforderliga fogtemperaturen, arbetsstyckets storlek, termisk belastning, matningsspänning, fysiska dimensioner, avkänningsmetod och arbetscykel påverkar alla en värmekärnas lämplighet. En genomtänkt urvalsprocess hjälper utrustningskonstruktörer att identifiera kompatibla komponenter, fastställa mätbara prestandakrav och förhindra problem som kan undvikas under montering och användning.
Den här guiden förklarar hur man definierar applikationskrav, bedömer keramisk konstruktion, jämför elektriska och mekaniska specifikationer, utvärderar temperaturreglering och verifierar en komponent före integration. Den täcker också vanliga urvalsfel, inspektionsprocedurer och praktiska frågor om utbyte och kompatibilitet.
Innehållsförteckning
Välj ett ämne nedan för att hoppa direkt till det relevanta avsnittet.
- Definiera lödningsapplikationen först
- Bestäm det faktiska värmebehovet
- Matcha spänning, motstånd och effekt
- Utvärdera keramiska material och konstruktion
- Bekräfta mått och elektriska anslutningar
- Överväg temperaturavkänning och kontroll
- Jämför specifikationer utan gissningar
- Verifiera prestanda före integration
- Undvik vanliga urvalsmisstag
- Vanliga frågor
- Slutlig teknisk checklista
1. Definiera lödningsapplikationen först
Det första beslutet är inte vilken värmare som ska köpas, utan vad det färdiga verktyget måste åstadkomma. Två lödverktyg kan använda keramisk värmeteknik samtidigt som de tjänar mycket olika syften. En kan hantera fina elektroniska anslutningar, medan en annan måste överföra värme till större plintar eller ledare. Deras termiska krav, spetsstrukturer och kontrollkrav kan därför skilja sig väsentligt.
Identifiera arbetsstycket och skarvens egenskaper
Börja med att dokumentera materialen som ska fogas, den ungefärliga fogstorleken, formen på kontaktytan och mängden värme som arbetsstycket tar upp. En liten koppardyna och en stor metallterminal tar inte bort värme från arbetsspetsen i samma takt.
Arbetsstyckets tjocklek och värmeledningsförmåga är särskilt viktiga. Material som leder bort värme snabbt kan kräva ett verktyg med en annan återvinningsprofil än ett som används för små, termiskt isolerade anslutningar. Värmaren bör utvärderas tillsammans med den avsedda spetsgeometrin, eftersom värmealstring ensam inte avgör hur effektivt energi når fogen.
Beskriv den avsedda driftcykeln
Överväg om utrustningen fungerar intermittent eller utför upprepade lödningsoperationer under en längre period. Registrera förväntad startfrekvens, typisk uppvärmningstid, kylintervall och omgivningsförhållanden. Dessa detaljer hjälper till att fastställa om designen måste prioritera snabb uppvärmning, temperaturstabilitet under ihållande arbete eller återhämtning efter upprepad kontakt med ett arbetsstycke.
- Definiera arbetsstyckets material och utbudet av fogstorlekar.
- Identifiera typen av lödverktyg och dess avsedda driftsmiljö.
- Uppskatta hur ofta verktyget värms, kyls och återgår till drift.
- Ange önskad temperaturkontrollmetod och acceptabel termisk variation.
- Anteckna eventuella restriktioner för komponentstorlek, vikt, isolering eller ledningsdragning.
En tydlig ansökan ger de efterföljande elektriska och mekaniska kontrollerna ett praktiskt syfte. Utan det kan en komponent matcha ett nominellt betyg men ändå prestera dåligt i det färdiga verktyget.
2. Bestäm det faktiska värmebehovet
Temperaturkraven måste skilja mellan värmaren, arbetsspetsen och lödfogen. Dessa platser har olika termiska förhållanden, så deras temperaturer bör inte behandlas som identiska.
Värmaren genererar termisk energi, spetsen överför den energin och fogen tar emot den medan den interagerar med arbetsstycket och lodet. Värme går också förlorad till omgivande komponenter och miljön. Den resulterande temperaturen vid fogen beror på hela systemet snarare än på värmarens specifikation isolerat.
Separera det erforderliga börvärdet från komponentgränsen
Styrbörvärdet beskriver den temperatur som utrustningen är avsedd att hålla vid sin avsedda mätpunkt. Värmarens tillåtna drifttemperatur definierar en annan gräns. En tillverkningsprocess som keramisk sintring involverar ytterligare ett temperaturintervall och bör inte användas för att sluta sig till driftsgränsen för en färdig komponent.
Ange det normala arbetsområdet, det erforderliga maximala drifttillståndet och den plats där temperaturen måste mätas. Bestäm även om applikationen kräver stabil temperatur vid lätt kontakt, snabb återhämtning efter en värmeintensiv fog eller både och.
Bedöm termisk respons i sitt sammanhang
Uppvärmningstiden mäter hur lång tid monteringen tar för att nå en definierad temperatur från ett angivet starttillstånd. Återhämtningstiden beskriver hur temperaturen reagerar efter att spetsen tappar värme under drift. Dessa är relaterade men olika prestationsmått.
Till exempel kan en värmare nå sitt börvärde snabbt när det inte finns något arbetsstycke men uppleva ett avsevärt temperaturfall vid kontakt med en stor metallterminal. Detta beteende kan återspegla den termiska belastningen, spetsdesignen, kontaktkvaliteten eller kontrollsvaret snarare än en otillräcklig maximal temperaturklassificering.
Urvalsprincip:Definiera den erforderliga temperaturen vid en känd mätpunkt och under en representativ arbetsbelastning. En temperatursiffra utan testförhållanden räcker inte för att jämföra kompletta lödsystem.
Tänk på både värmekapacitet och värmeöverföring
Den energi som krävs för att höja en komponents temperatur beror delvis på dess massa och materialegenskaper. En större spets eller hållare kräver generellt mer energi för att uppnå samma temperaturförändring än en mindre del gjord av ett jämförbart material.
Enbart en minskning av komponentstorleken garanterar dock inte bättre prestanda. Konstruktionen måste fortfarande överföra användbar värme till fogen, bibehålla tillräcklig mekanisk hållfasthet och stödja den avsedda driftscykeln. Välj värmaren och tillhörande spets som en koordinerad termisk montering.
4. Utvärdera keramiska material och konstruktion
Keramisk värmeteknik används i kompakta värmeaggregat eftersom den keramiska kroppen kan ge elektrisk isolering samtidigt som den stöder en integrerad resistiv värmestruktur. Det slutliga beteendet beror på materialsammansättningen, värmeskiktets design, tillverkningsprocessen, dimensionerna och kvaliteten på den färdiga komponenten.
Förstå keramisk aluminiumoxidkonstruktion
Aluminiumoxid, eller aluminiumoxid (Al2O3), används i många elektriska värmekomponenter. Dess elektriska isolering och termiska egenskaper gör den lämplig för en rad kompakta värmekonstruktioner. De exakta egenskaperna hos en färdig del beror på den keramiska sammansättningen, bearbetningsförhållandena, geometrin och konstruktionen.
En tillverkningsmetod placerar ett ledande resistivt mönster på keramiskt material och integrerar skikten genom en kontrollerad högtemperatursintringsprocess. Denna struktur kan kombinera värmekretsen och isoleringskroppen i en kompakt sammansättning.
Produktinformationen för denna keramiska värmeserie identifierar 95 % aluminiumoxid som huvudmaterial och beskriver ett tryckt värmeskikt integrerat genom högtemperatursintring. Det står också att en värmeyta kan nå upp till 800°C inom 30 sekunder. Den siffran bör kontrolleras mot den specifika modellen och dess mätförhållanden innan den används som design- eller acceptanskrav.
Se över värmelagret och isoleringen tillsammans
Det resistiva skiktet bestämmer viktiga elektriska och värmealstrande egenskaper. Dess mönster, dimensioner och förhållande till den keramiska kroppen påverkar motstånd och värmefördelning. Under tiden måste den isolerande strukturen uppfylla de elektriska kraven för den färdiga applikationen.
Materialval ensamt bevisar inte att en viss komponent är lämplig. En keramisk kvalitet, konstruktion och tillverkningsprocess bör utvärderas mot förväntad driftstemperatur, elektrisk stress, termisk cykling och mekaniska installationsförhållanden.
Tänk på termisk och mekanisk stress
Keramiska material kan erbjuda användbar högtemperaturprestanda, men de kan vara känsliga för stötar, böjningar och koncentrerade mekaniska belastningar. En design bör därför undvika onödig påfrestning på värmaren under installation och drift.
Upprepad uppvärmning och nedkylning kan också påverka monteringen. Den keramiska kroppen, det resistiva lagret, anslutningarna, hållaren och omgivande metalldelar kan reagera annorlunda på temperaturförändringar. Deras kombinerade design måste anpassas till den avsedda driftscykeln utan att förlita sig på overifierade antaganden om livslängd.
För produktbakgrund, materialinformation och tillverkarens angivna omfattning, besökGREENWAY®.
5. Bekräfta mått och elektriska anslutningar
Fysisk passform är lika viktig som elektrisk kompatibilitet. En värmare som uppfyller den erforderliga spänningen och resistansen kan fortfarande vara olämplig om den inte kan passa ordentligt inuti handtaget, spetsenheten eller omgivande hållare.
Kontrollera hela det mekaniska gränssnittet
Granska den keramiska kroppens längd och diameter, införingsdjup, ändgeometri, ledningsutgångsposition, isoleringshylsa och fästarrangemang. Mät delarna som bestämmer inriktning och kontakt, inte bara de övergripande yttre måtten.
Frigång är viktigt eftersom värmaren måste passa utan överdriven kraft eller oönskad rörelse. En alltför tät installation kan skapa mekanisk påfrestning, medan ett alltför löst gränssnitt kan minska termisk kontakt eller tillåta komponenten att förskjutas under användning.
Inspektera ledningar och anslutningspunkter
Blymaterial, längd, dragning, avslutningsmetod och isolering bör passa verktygets elektriska design. Ledningarna måste nå sina anslutningspunkter utan överdriven spänning, skarp böjning eller kontakt med ytor utanför deras tillåtna temperaturområde.
Om flera elektriska kretsar finns, särskilj strömanslutningarna från alla sensoranslutningar. Verifiera stiftarrangemanget mot den relevanta ritningen istället för att anta att delar som ser liknande ut delar samma ledningskonfiguration.
Bekräfta gränssnittet med arbetsspetsen
Hållaren och spetsarrangemanget tillhandahåller den fysiska vägen genom vilken värme når arbetsstycket. Kontaktförhållanden, insticksdjup, yttillstånd och komponentinriktning kan påverka termisk motstånd.
För en ersättning, jämför originalartikelnumret och den tekniska ritningen när det är möjligt. Liknande utseende etablerar inte motsvarande motstånd, sensorbeteende, isolering eller mekanisk passform. Enbart en dimensionell matchning är inte tillräcklig grund för ersättning.
7. Jämför specifikationer utan gissningar
Ett användbart jämförelseblad bör skilja bekräftade specifikationer från värden som förblir odefinierade. Detta gör det lättare att utvärdera alternativa modeller utan att anta att liknande produktnamn eller yttre dimensioner betyder likvärdig prestanda.
| Utvärderingsobjekt | Information att registrera | Anledning till verifiering |
|---|---|---|
| Ansökan | Verktygstyp, arbetsstycke, typisk fogstorlek, arbetscykel | Fastställer de faktiska termiska kraven. |
| Elektrisk klassificering | Märkspänning, nominell effekt, resistans, tolerans | Bekräftar kompatibilitet med strömförsörjningen och drivkretsen. |
| Temperaturområde | Erforderligt börvärde, tillåtet driftområde, mätpunkt | Separerar applikationskravet från komponentgränsen. |
| Termisk respons | Uppvärmningstid, återhämtningsbeteende, definierade testförhållanden | Stöder meningsfulla prestandajämförelser. |
| Mekaniska mått | Längd, diameter, ändgeometri, insticksdjup, toleranser | Bekräftar att delen passar den avsedda monteringen. |
| Anslutningar | Ledarrangemang, trådtyp, avslutning, isolering | Minskar integrationsfel och olämpliga ledningsändringar. |
| Avkänning och kontroll | Sensortyp, sensorposition, kontrollerkompatibilitet | Stöder exakt temperaturåterkoppling och reglering. |
| Kvalitetsverifiering | Kontrollkriterier, testmetod, acceptansgränser | Definierar hur överensstämmelse ska bedömas. |
Faktiska värderingar, dimensionstoleranser och testgränser bör bekräftas i den tekniska dokumentationen för den specifika modellen som avses.
Utvärdera likvärdiga driftsförhållanden
Att jämföra två komponenter är bara användbart när deras resultat mäts under konsekventa förhållanden. Starttemperatur, strömförsörjning, kontrollerinställningar, spetsgeometri, sensorplacering och applicerad termisk belastning kan alla påverka resultatet.
Till exempel bör en uppvärmningsmätning vid den keramiska ytan inte jämföras direkt med en mätning vid arbetsspetsen om inte testmetoden etablerar en giltig grund för att göra det. På samma sätt kan ett obelastat temperaturtest inte helt beskriva återhämtning vid upprepad kontakt med ett arbetsstycke.
Använd publicerade specifikationer för initial screening och tillämpa sedan en definierad valideringsprocedure för att bekräfta lämpligheten för den faktiska tillämpningen.
8. Verifiera prestanda före integration
Innan en komponent godkänns för produktionsanvändning, kontrollera att dess elektriska, mekaniska och termiska beteende uppfyller designkraven. Den exakta proceduren beror på utrustningen, men en strukturerad utvärdering hjälper till att skilja specifikationsfel från monteringsproblem.
- Granska dokumentationen:Bekräfta komponentidentifiering, elektriska märkvärden, dimensioner, anslutningar, temperaturgränser och sensordetaljer.
- Inspektera det fysiska tillståndet:Kontrollera om det finns synliga sprickor, skadad isolering, böjda ledningar, föroreningar eller andra defekter som kan påverka installationen eller säkerheten.
- Kontrollera elektrisk kontinuitet:Använd den angivna mätmetoden för att kontrollera värmekretsen och relevanta anslutningar. Jämför resultatet med modellens nominella motstånd och tillåtna tolerans.
- Verifiera den monterade passformen:Bekräfta inriktning, retention, spelrum, ledningsdragning och den avsedda kontakten mellan värmaren och omgivande komponenter.
- Genomför ett kontrollerat uppvärmningstest:Använd godkänd tillförsel, kontrollinställningar, sensorarrangemang och temperaturmätningsmetod.
- Utvärdera den avsedda arbetsbelastningen:Mät temperaturbeteende under representativa lödningsoperationer, inklusive återvinning efter att värme överförts till arbetsstycket.
- Dokumentera resultatet:Registrera testförhållanden, mätningar, observerat beteende och överensstämmelse med definierade acceptanskriterier.
Använd repeterbara mätmetoder
Temperaturmätningar kan variera med instrumenttyp, sondplacering, kontakttryck och svarstid. Upprätta en konsekvent metod innan du jämför komponenter. Om ett mätinstrument inte har valts, bestäm erforderligt mätområde, noggrannhet och svarsegenskaper för testet.
Elektriska kontroller bör också följa relevant procedur. Motståndsavläsningar kan skilja sig åt beroende på temperatur och mätförhållanden, så komponenten bör bedömas mot de korrekta referensförhållandena.
Separera värmardefekter från systemproblem
När ett monterat verktyg inte når sin önskade temperatur, inspektera hela värmekretsen istället för att automatiskt tillskriva kärnan problemet. Möjliga orsaker inkluderar en olämplig strömförsörjning, lösa anslutningar, en felaktig sensor, felaktiga kontrollerinställningar, dålig termisk kontakt eller en olämplig spets.
Denna diagnostiska metod hjälper till att identifiera det verkliga problemet och undviker att ersätta en kompatibel komponent när felet ligger någon annanstans i systemet.
9. Undvik vanliga urvalsmisstag
Att välja enbart efter effekt
Ström är bara en del av specifikationen. En komponent kan ha tillräckligt med nominell watt men ändå misslyckas med att leverera det nödvändiga beteendet eftersom spetsen, det termiska gränssnittet eller styrenheten är olämplig. Jämför termisk respons och hela systemkonfigurationen samt elektriska märkvärden.
Blandar ihop värmarens temperatur med spetstemperaturen
En värmares yttemperatur är inte nödvändigtvis lika med arbetsspetstemperaturen och inte heller nödvändigtvis lika med temperaturen vid lödfogen. Identifiera alltid mätplatsen och driftsförhållanden som är förknippade med en angiven temperatur.
Förutsatt att liknande modeller är utbytbara
Komponenter från olika verktygsmodeller kan ha liknande former samtidigt som de skiljer sig i motstånd, ledningskonfiguration, sensoregenskaper, effektkrav eller isolering. Bekräfta specifikationerna innan du godkänner en ersättning.
Ignorera termisk kontakt
En värmare kan fungera annorlunda när den placeras inuti en hållare eller spetsenhet med dålig kontakt. Undersök gränssnittet, införingsdjupet, inriktningen och monteringstoleranserna innan du gör ändringar i det elektriska systemet.
Ändring av driftspänning för att kompensera för svag uppvärmning
Att öka matningsspänningen utan att kontrollera designen kan orsaka överdriven elektrisk och termisk påfrestning. Undersök den nominella strömförsörjningen, kretsanslutningarna, styrresponsen och värmeöverföringsvägen innan du ändrar något drifttillstånd.
Accepterar specifikationer utan testvillkor
Ett temperatur- eller uppvärmningspåstående är svårt att tolka om inte startvillkor, mätpunkt, tillförselförhållanden och testmetod är kända. Fråga efter relevanta modellspecifika detaljer och upprätta mätbara acceptanskriterier för det färdiga verktyget.
10. Vanliga frågor
Vilken information behövs för att välja rätt värmare för ett lödverktyg?
Börja med verktygsmodellen eller monteringsritningen, märkspänning, effektbehov, värmemotstånd, fysiska dimensioner, ledningsarrangemang, sensortyp och önskat driftområde. Information om arbetsstycket och den typiska arbetscykeln hjälper till att fastställa om det termiska beteendet är lämpligt för den avsedda användningen.
Är en värmare med högre effekt alltid det bättre alternativet?
Nej. Högre märkeffekt kan ge större värmekapacitet, men det garanterar inte bättre temperaturstabilitet eller återhämtning. Strömförsörjningen, styrkretsen, termiska gränssnittet, spetsgeometrin och arbetsbelastningen måste alla vara kompatibla med värmaren. Välj enligt önskad prestanda istället för att maximera watt.
Varför spelar både märkspänning och resistans betydelse?
Spänning och resistans bestämmer ström och elektrisk effekt i en resistiv krets under definierade förhållanden. En felaktig överensstämmelse kan leda till otillräcklig uppvärmning eller överdriven elektrisk stress. Båda värdena bör kontrolleras mot komponentdokumentationen och det faktiska effektstyrningsarrangemanget.
Vad erbjuder en keramisk värmestruktur?
En keramisk värmestruktur kan kombinera ett resistivt lager med en elektriskt isolerande kropp i en kompakt design. Dess faktiska termiska respons, isoleringsprestanda och mekaniska hållbarhet beror på material, konstruktion, tillverkningsprocess och färdig montering. Dessa egenskaper bör verifieras för den specifika komponenten.
Kan en ersättningsvärmare väljas med enbart dimensioner?
Nej. Mått fastställer endast en del av den mekaniska passningen. Spänning, resistans, effekt, sensorkompatibilitet, ledningskonfiguration, isoleringskrav och driftsgränser måste också matcha. Kontrollera komponentdokumentationen och bekräfta prestanda i den avsedda monteringen.
Hur ska uppvärmningstiden jämföras mellan olika modeller?
Använd samma starttemperatur, framledningsförhållanden, mätplats, regulatorinställningar och definierad måltemperatur. Kontrollera även om den angivna tiden avser värmarens yta, spets eller annan punkt. Konsekventa förhållanden är avgörande för en meningsfull jämförelse.
Vad kan orsaka inkonsekvent lödtemperatur?
Potentiella orsaker inkluderar instabil strömförsörjning, skadade anslutningar, sensorproblem, inkompatibla kontrollinställningar, dålig termisk kontakt och ett olämpligt tips för arbetsbelastningen. Inspektera hela monteringen och testa under repeterbara förhållanden innan du bestämmer att själva värmaren har misslyckats.
Hur kan kvaliteten på en inkommande värmekomponent kontrolleras?
Följ dokumenterade acceptanskriterier som täcker identifiering, synligt tillstånd, dimensioner, elektriska egenskaper, anslutningar och tillämpliga isoleringskrav. Vid behov, utför ett kontrollerat funktionstest i en kompatibel enhet. Registrera testförhållanden och resultat så att överensstämmelse kan utvärderas konsekvent.
Bevisar en hög maxtemperatur att en värmare är lämplig?
Nej. Maximal temperatur är endast en designparameter. Det avsedda driftsområdet, temperaturkontrollmetoden, termisk återvinning, fysisk kompatibilitet, elektriska krav och säkerhetsgränser måste också beaktas. En komponent måste uppfylla behoven för själva verktyget och lödprocessen.
11. Slutlig teknisk checklista
En lämplig värmekomponent bör uppfylla kraven för lödningsprocessen, kraftsystemet, mekanisk montering och temperaturkontrollarrangemanget tillsammans. Använd denna sista checklista innan du bekräftar en komponent för utveckling eller byte av utrustning.
- Applikationen och den förväntade termiska arbetsbelastningen har definierats tydligt.
- Erforderlig drifttemperatur och mätplats anges.
- Märkspänning, resistans, effekt och kontrollmetod är kompatibla.
- Den keramiska konstruktionen och driftsgränserna passar de avsedda förhållandena.
- Komponentens mått, retentionsmetod, isolering och ledningspositioner matchar monteringen.
- Givaren och styrenheten är kompatibla där temperaturåterkoppling används.
- Uppvärmning, temperaturstabilitet och återhämtning har utvärderats med lämpliga testförhållanden.
- Inspektions- och acceptanskriterier är dokumenterade för repeterbar verifiering.
Noggrant val beror på att förstå hur värmekomponenten interagerar med hela lödverktyget. Ett sunt beslut tar hänsyn till applikationens termiska krav, elektriska gränser, keramisk konstruktion, mekaniska gränssnitt, styrsystem och mätbara prestandakrav snarare än att förlita sig på en enda specifikation.
