När elektroniska enheter blir mindre medan effekttätheten fortsätter att öka, blir materialet mellan en värmealstrande komponent och dess kylväg allt viktigare. Enbart hög värmeledningsförmåga är inte tillräckligt. Ingenjörer behöver också elektrisk isolering, kontrollerad termisk expansion, mekanisk stabilitet, kemisk beständighet och pålitlig prestanda genom upprepade temperaturförändringar. Dessa kombinerade krav förklarar varför avancerad keramik i allt högre grad övervägs för krävande termiska och elektriska gränssnitt.
Keramik av aluminiumnitridär en avancerad teknisk keramik värderad för kombinationen av hög värmeledningsförmåga och elektrisk isolering. Till skillnad från elektriskt ledande metaller som tar bort värme men kräver ytterligare isolering, kan tät AlN tillhandahålla en direkt keramisk plattform för värmespridning samtidigt som dielektrisk separation bibehålls. Dess relativt låga värmeutvidgningskoefficient gör den också kompatibel med halvledarmaterial som kisel. Dessa egenskaper stödjer applikationer inom högeffektelektronik, halvledarutrustning, lasersystem, LED-paket, kraftmoduler, mikrovågskomponenter och specialiserade termiska strukturer. En praktisk urvalsprocess måste beakta värmeledningsförmåga, renhet, dielektriskt beteende, geometri, ytfinish, dimensionell tolerans, metallisering, sammanfogningsmetod, driftstemperatur och den faktiska värmevägen för den färdiga monteringen.
Innehållsförteckning
Hoppa till ett avsnittVälj ett avsnitt nedan för att flytta direkt till ämnet.
- Vad är materialet och varför spelar det någon roll?
- Hur stöder värmeledningsförmåga värmehantering?
- Hur förbättrar elektrisk isolering komponentdesign?
- Varför spelar termisk expansionskompatibilitet roll?
- Hur tillverkas och förtätas materialet?
- Vilka materialfaktorer styr slutresultatet?
- Vilka former och geometrier används inom teknik?
- Var används det i avancerad elektronik?
- Hur jämför den med annan teknisk keramik?
- Hur ska ingenjörer specificera materialet?
- Vanliga frågor
Vad är materialet och varför spelar det någon roll?
Aluminiumnitrid är en oxidfri teknisk keramik bildad av aluminium och kväve. Dess kristallstruktur och starka atombindning ger den en distinkt kombination av termiska, elektriska, mekaniska och kemiska egenskaper. Materialet är särskilt värdefullt när en komponent ska leda värme effektivt utan att bli en elektrisk ledare.
I en konventionell termisk väg tänker designers ofta på värmespridare och isolering som separata funktioner. En metallplatta kan sprida värme snabbt, medan ett keramiskt skikt av polymer eller oxid ger elektrisk isolering. Varje ytterligare gränssnitt introducerar termiskt motstånd, mekanisk komplexitet eller en annan potentiell felpunkt. En tät AlN-komponent kan kombinera flera funktioner i ett enda konstruerat lager, vilket förenklar arkitekturen för vissa kraft- och halvledaraggregat.
Hög gitterbaserad termisk transport tillåter värme att förflyttas bort från lokaliserade heta punkter och mot ett kylfläns eller kylgränssnitt.
Hög elektrisk resistivitet tillåter ledande spår och drivna komponenter att förbli elektriskt isolerade från bärande strukturer.
En låg värmeutvidgningskoefficient hjälper till att minska spänningen när keramiska komponenter sammanfogas med halvledare och metalliska material.
Materialets praktiska betydelse kommer därför från samspelet mellan dess egenskaper snarare än en enda rubrikspecifikation. För en högeffektsenhet kan ett substrat med stark termisk prestanda men dålig dimensionsstabilitet skapa tillförlitlighetsproblem. En keramik med utmärkt isolering men otillräcklig värmespridning kan tillåta att kopplingstemperaturen för en elektronisk komponent stiger. Materialvalet måste ta hänsyn till det kompletta termiska och elektriska systemet snarare än ett isolerat nummer.
Hur stöder värmeledningsförmåga värmehantering?
Värmeledningsförmåga beskriver hur effektivt värme rör sig genom ett material under en temperaturgradient. I högeffektselektronik påverkar denna egenskap direkt hur snabbt värme kan förflyttas bort från en halvledarform, kraftenhet, laser, LED eller annan värmealstrande komponent.
Tät AlN produceras ofta med värmeledningsförmåga i det ungefärliga området 140 till 230 W/m·K, beroende på renhet, mikrostruktur, bearbetningsförhållanden och produktkvalitet. Kvaliteter med högre ledningsförmåga kan konstrueras när applikationen kräver effektivare värmespridning. Faktisk prestanda ska alltid utvärderas med hjälp av tillverkarens angivna värde för den specificerade materialkvaliteten och geometrin.
Varför värmespridning är mer komplicerat än ledningsförmåga
Ett högt konduktivitetsvärde garanterar inte automatiskt låg temperatur vid den aktiva enheten. Den totala termiska banan kan inkludera halvledarformen, bindningsskiktet, keramiskt substrat, metallisering, termiskt gränssnittsmaterial, basplatta, kylfläns och kylmedium. Varje gränssnitt ger motstånd. Ett väldesignat keramiskt substrat fungerar därför som en del av ett konstruerat termiskt nätverk.
Geometri är också viktigt. Ett tunt keramiskt lager kan minska ledningsavståndet, men det måste fortfarande uppfylla kraven på spänningsisolering, mekanisk hållfasthet, hantering och sammanfogning. En tjockare del kan öka det elektriska avståndet och den mekaniska robustheten samtidigt som det tillför termiskt motstånd. Ingenjörer måste balansera dessa krav istället för att optimera en variabel oberoende.
| Egendom | Typiskt tekniskt sortiment | Varför det spelar roll | Designhänsyn |
|---|---|---|---|
| Värmeledningsförmåga | Ca. 140–230 W/m·K | För värme genom keramiken | Använd det betygsspecifika testade värdet |
| Koefficient för termisk expansion | Ca. 4,0–4,7 × 10−6/K | Styr dimensionsförändringar med temperaturen | Jämför med form-, koppar-, aluminium- och sammanfogningsskikt |
| Dielektrisk konstant | Vanligtvis runt 8–9 | Påverkar elektriskt och RF-beteende | Kontrollera frekvens och temperaturförhållanden |
| Densitet | Ca. 3,26 g/cm³ | Påverkar komponentmassa och strukturell design | Tänk på porositet och slutlig sintrad densitet |
| Elektrisk resistivitet | Mycket hög för täta isoleringskvaliteter | Stöder elektrisk isolering | Verifiera isoleringskraven under faktiska förhållanden |
De värden som visas är generella tekniska intervall snarare än universella specifikationer. Produktionskvaliteter kan skilja sig åt beroende på renhet, tillsatser, processväg, densitet, dimensioner och testförhållanden.
Värmeledningsförmågan kan också ändras när temperaturen stiger. För realistisk termisk design bör ingenjörer använda temperaturberoende materialdata när de är tillgängliga istället för att anta att ett rumstemperaturvärde förblir konstant över hela driftsområdet.
Hur förbättrar elektrisk isolering komponentdesign?
Kraftelektronik kräver ofta två till synes motsatta funktioner: substratet måste avlägsna värme effektivt samtidigt som det förhindrar oönskad elektrisk ström från att flöda in i angränsande strukturer. Metaller ger utmärkt värmeledning men är elektriskt ledande. Många tekniska keramer löser isoleringsproblemet, men alla erbjuder inte tillräckligt hög värmeledningsförmåga för moderna effekttätheter.
Den höga elektriska resistiviteten hos tät AlN gör att ledande kretsar kan monteras eller metalliseras på en keramisk isolerande kropp. Detta är en anledning till att keramiska substrat används i krafthalvledarmoduler, LED-enheter, laserpaket och specialiserade elektroniska strukturer.
Elektrisk isolering utan att skapa en stor termisk barriär
I en konventionell flerskikts termisk stapel kan isolering bli den begränsande faktorn vid värmeöverföring. Ett elektriskt isolerande material med låg värmeledningsförmåga kan skydda kretsen elektriskt samtidigt som den fångar värme nära den aktiva enheten. En termiskt ledande keramik minskar denna kompromiss genom att tillåta värme att röra sig genom den isolerande kroppen.
Dielektriskt beteende spelar också roll
Elektrisk isolering definieras inte bara av resistivitet. Designers kan också utvärdera dielektrisk konstant, dielektrisk förlust, genombrottsstyrka, ytläckage, krypavstånd och effekten av temperatur eller fuktighet på elektriskt beteende.
För högfrekvenssystem kan dielektriska egenskaper påverka impedans, signalintegritet, parasitisk kapacitans och RF-förluster. För högspänningssystem blir fysisk tjocklek och ytdesign särskilt viktigt. Ett material kan ha starka inneboende isoleringsegenskaper medan den färdiga komponenten fortfarande kräver noggrant avstånd och ytkonstruktion.
Elektrisk isolering gör att metalliserade ledare och kraftenheter kan arbeta på en isolerande keramisk plattform medan värme färdas genom substratet.
Kontrollerat dielektriskt beteende kan stödja stabil elektrisk prestanda där parasitisk kapacitans och dielektrisk förlust måste hanteras.
Varför spelar termisk expansionskompatibilitet roll?
Varje material ändrar dimension när dess temperatur ändras. I ett elektroniskt flerskiktspaket expanderar olika material i olika hastigheter. Om dessa skillnader är stora kan upprepad uppvärmning och kylning generera mekanisk påfrestning vid gränssnitten.
Termisk expansionskoefficient för tät AlN är nära den för kisel, vanligtvis runt 4,0 till 4,7 × 10−6/K för typiska ingenjörsgrader. Denna relativa kompatibilitet är särskilt värdefull i halvledarförpackningar eftersom överdriven termisk expansionsfelanpassning kan bidra till skevhet, gränsytspänning, sprickbildning eller delaminering under termisk cykling.
Varför termisk cykling förtjänar särskild uppmärksamhet
Elektroniska system förblir sällan vid en temperatur. En kraftmodul kan upprepade gånger flytta mellan tomgång, måttlig belastning, toppbelastning och avstängning. Ett laserpaket kan uppleva upprepade start- och nedkylningsperioder. Halvledarproduktionsutrustning kan utsättas för processtemperaturer följt av nedkylningsfaser.
Varje termisk cykel skapar expansion och sammandragning. När materialen binds samman måste gränssnitten anpassas till deras relativa rörelse. Matchande termisk expansion eliminerar inte spänningen helt, men det kan minska en viktig källa till mekanisk obalans.
Materialparning bör utvärderas som ett system
Keramiken är bara ett lager i monteringen. Koppar, aluminium, kisel, lod, lödda fogar, metalliseringssystem och termiska gränssnittsmaterial kan alla bidra till total stress. Ingenjörer bör därför jämföra expansionskoefficienterna för hela materialstapeln snarare än att utvärdera keramiken isolerat.
- Jämför CTE-värden över hela aggregatet snarare än mellan endast två material.
- Utvärdera termiska cyklingstemperaturer, uppehållstider och cykelantal.
- Tänk på tjocklek och geometri eftersom styvhet påverkar spänningsfördelningen.
- Kontrollera skarvnings- och metalliseringsmetoderna för deras egna termiska begränsningar.
- Använd faktiska monteringsförhållanden för mekanisk tillförlitlighetsvalidering.
Hur tillverkas och förtätas materialet?
Prestandan hos en avancerad keramik beror starkt på dess tillverkningsväg. Hög värmeledningsförmåga är svår att uppnå om den slutliga kroppen innehåller överdriven porositet, ogynnsamma föroreningsfaser eller mikrostrukturella defekter som sprider värmebärande fononer.
Pulverberedning
Produktionen börjar med aluminiumnitridpulver som valts för lämplig renhet och partikelegenskaper. Pulverkvaliteten påverkar packningsbeteendet, sintringsresponsen, kornutvecklingen och keramikens slutliga elektriska och termiska egenskaper.
Formning och grönbearbetning
Beroende på komponentdesignen kan pulver formas genom processer som tejpgjutning, pressning, formsprutning eller andra keramiska formningsmetoder. Tunna substrat kan kräva särskilt kontrollerad formning eftersom den sista delen måste bibehålla planhet och dimensionsstabilitet efter bränning.
Sintring och förtätning
Aluminiumnitrid har stark kovalent bindning, vilket gör förtätning mer krävande än för vissa konventionella oxidkeramer. Sintringshjälpmedel kan införas för att främja förtätning och kontrollera korngränsfaser. Bearbetningstemperatur, atmosfär, pulverkemi, tillsatssystem och eldningsschema påverkar alla den slutliga mikrostrukturen.
- Pulverkonditionering:Rå keramiskt pulver är framställt för konsekvent partikelfördelning, renhet och formningsbeteende.
- Formning:Pulvret formas till en grön kropp som motsvarar den erforderliga komponentgeometrin.
- Kontrollerad sintring:Termisk bearbetning förtätar kroppen och utvecklar den nödvändiga kornstrukturen.
- Efterbehandling:Ytor kan slipas, poleras, lappas, borras, skäras eller på annat sätt bearbetas enligt designkrav.
- Inspektion:Dimensioner, ytkvalitet, elektriskt beteende, termiska egenskaper och andra kunddefinierade egenskaper kan utvärderas.
Bearbetning efter sintring kräver lämpliga diamantbaserade eller andra specialiserade verktyg eftersom avancerad keramik är hård och spröd. Designstadiet bör därför ta hänsyn till uppnåbara toleranser, hörnradier, hålgeometri, ytfinish och potentiell kantskada.
Vilka materialfaktorer styr slutresultatet?
Två komponenter tillverkade av samma nominella material kan fungera olika eftersom bearbetningshistoriken är olika. Värmeledningsförmåga, styrka, dielektriskt beteende och dimensionsstabilitet påverkas av kornstruktur, porositet, föroreningsnivåer, additiv kemi och sintringsförhållanden.
Renhet och syrerelaterade effekter
Syre är en viktig faktor vid AlN-bearbetning eftersom syrerelaterade defekter och sekundära faser kan påverka gitterbeteende och termisk transport. För högt innehåll av föroreningar kan minska värmeledningsförmågan, vilket är anledningen till att högpresterande kvaliteter kräver noggrann pulverkontroll och förtätning.
Porositet
Inre porer avbryter kontinuerliga värmeöverföringsvägar och kan minska den mekaniska styrkan. För krävande termiska applikationer är därför hög relativ densitet en viktig kvalitetsegenskap.
Korntillväxt och spannmålsgränser
Värme i kristallin keramik transporteras huvudsakligen genom gittervibrationer. Defekter, föroreningar, korngränser och vissa sekundära faser kan sprida dessa vibrationer. Mikrostrukturkontroll är följaktligen central för utvecklingen av högkonduktivitetskvaliteter.
Ytans skick
Ytfinish kan påverka sammanfogningskvalitet, metallisering, kontaktmotstånd, dimensionsnoggrannhet och monteringskonsistens. Ett termiskt substrat är inte bara ett bulkmaterial; dess gränssnitt är en del av den slutliga prestandaekvationen.
Värmeledningsförmåga, dielektriska egenskaper, densitet, styrka och värmeutvidgning avgör hur keramiken beter sig som en materialkropp.
Planhet, grovhet, metallisering, sammanfogningskvalitet, kontaktyta och dimensionstolerans avgör hur effektivt keramiken presterar inuti den färdiga monteringen.
Denna distinktion är viktig vid leverantörsutvärdering. Ett databladsvärde beskriver materialet eller ett provexemplar, men den sammansatta komponenten kan bete sig annorlunda eftersom gränssnitt och geometri påverkar den totala termiska och elektriska vägen.
Vilka former och geometrier används inom teknik?
Tekniska keramiska komponenter kan tillverkas i flera geometrier beroende på termisk väg, elektrisk layout, sammanfogningsmetod och tillgängligt installationsutrymme. Den mest lämpliga formen bestäms av monteringen snarare än av materialegenskaper enbart.
Platta keramiska plattor utgör en bas för metallisering, kretslayouter, kraftmoduler, halvledarenheter och värmespridande enheter.
Tunna skivor eller skivliknande delar kan stödja kompakta termiska banor, sensorstrukturer, isoleringsskikt och specialiserade elektroniska sammansättningar.
Anpassade hål, slitsar, steg, spår och monteringsfunktioner kan införlivas när standard platt geometri är otillräcklig.
Val av tjocklek
Tjocklek påverkar termiskt motstånd, dielektrisk hållfasthet, styvhet, dimensionsstabilitet och mekanisk hantering. En tunnare komponent kan förkorta ledningsavståndet, medan en tjockare komponent kan ge större fysisk separation eller strukturellt stöd.
Planhet och toleranser
Termiska och elektriska sammansättningar är ofta beroende av nära kontakt mellan flera lager. Överdriven skevhet eller ojämnheter kan minska den effektiva kontaktytan och öka det lokala termiska motståndet. Planhetskrav bör därför fastställas tillsammans med ytfinish och dimensionstoleranser.
Hål, slitsar och kantfunktioner
Geometri förändrar spänningskoncentrationen. Små hål, vassa inre hörn, smala ribbor och plötsliga tjockleksförändringar kan skapa lokala spänningskoncentrationer i en skör keramik. Rundade övergångar och lämpliga funktionsdimensioner kan förbättra tillverkningsbarheten och minska onödiga mekaniska risker.
För anpassade komponenter kommer de bästa resultaten vanligtvis från att överväga tillverkningsbarhet under det tidigaste designstadiet. En ritning som endast anger övergripande dimensioner kanske inte definierar tillräckligt med information för tillförlitlig produktion. Planhet, ojämnhet, kanttillstånd, håltoleranser, avfasningar, materialkvalitet och testkrav kan alla behöva dokumenteras.
Var används det i avancerad elektronik?
Kombinationen av värmeledningsförmåga, elektrisk isolering, kemisk stabilitet och värmeexpansionskompatibilitet stöder ett brett utbud av krävande tillämpningar. Det vanliga kravet är behovet att kontrollera värme utan att offra elektrisk separation eller dimensionsstabilitet.
1. Effekthalvledarmoduler
Krafttransistorer, dioder, enheter med isolerade grindar och andra kopplingskomponenter genererar betydande lokaliserad värme. Keramiska substrat kan ge elektrisk isolering mellan metalliserade kretsområden och den underliggande kylstrukturen samtidigt som värme överförs mot kylflänsen.
2. LED och högintensiva belysningssystem
Lysdioder med hög effekt omvandlar en del av sin elektriska inmatning till värme. När korsningstemperaturen ökar för mycket kan optisk effekt, tillförlitlighet och driftsstabilitet påverkas. Ett termiskt ledande isolerande substrat kan hjälpa till att flytta bort värme från det aktiva området.
3. Laser och optiska kommunikationskomponenter
Laserdioder och optiska sändare kan vara känsliga för temperatur eftersom våglängd, utgångsstabilitet och enhetens livslängd kan bero på termiska förhållanden. Keramiska paket och underfästen ger en kontrollerad mekanisk och termisk plattform runt dessa komponenter.
4. Utrustning för tillverkning av halvledare
Halvledarbearbetningsutrustning kombinerar ofta värme, elkraft, vakuummiljöer, korrosiva processförhållanden och strikta dimensionskrav. AlN-baserade komponenter kan användas där både värmeledning och elektrisk isolering krävs.
5. Högfrekventa och RF-system
Mikrovågs- och RF-komponenter kan generera värme samtidigt som de kräver förutsägbart dielektriskt beteende. Materialvalet måste ta hänsyn till dielektricitetskonstant, förlustegenskaper, arbetsfrekvens, temperatur och kretsgeometri snarare än enbart värmeledningsförmåga.

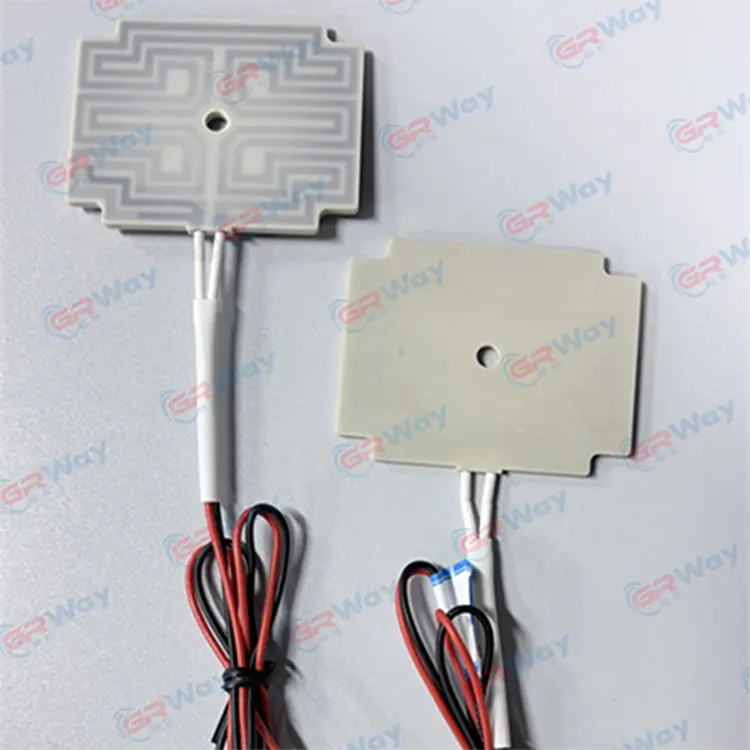

6. Precisionsuppvärmning och termiska strukturer
Vissa avancerade keramiska sammansättningar använder AlN som en termiskt effektiv strukturell plattform för värmeelement och temperaturkänsliga system. I sådana konstruktioner bör värmen röra sig i en kontrollerad riktning medan de elektriskt aktiva komponenterna förblir lämpligt isolerade.
7. Medicinsk och analytisk utrustning
Analytiska och medicinska apparater kan kräva kompakta termiska strukturer, elektrisk isolering, dimensionsstabilitet och motståndskraft mot krävande driftsmiljöer. Den specifika keramikkvaliteten måste anpassas till temperatur, kemikalieexponering, renlighet och elektriska krav.
- Växlings- och konverteringssystem med hög effekt
- LED och optoelektroniska paket
- Laserdioder och optiska kommunikationspaket
- Halvledarprocessutrustning
- RF och mikrovågselektronik
- Specialiserade keramiska värmestrukturer
- Medicinsk, analytisk och elektronisk utrustning med precision
Hur jämför den med annan teknisk keramik?
Inget keramiskt material är universellt överlägset för varje applikation. Ingenjörer jämför normalt värmeledningsförmåga, dielektriska egenskaper, mekanisk hållfasthet, brottbeteende, termisk expansion, kemisk stabilitet, bearbetningskrav och kraven på den färdiga monteringen.
Aluminiumoxid
Aluminiumoxid används ofta eftersom det erbjuder en mogen kombination av elektrisk isolering, mekanisk styrka, kemisk stabilitet och etablerade bearbetningsmetoder. Dess värmeledningsförmåga är i allmänhet lägre än högkonduktivitets AlN-kvaliteter, vilket gör AlN attraktiv när värmeresistans blir en mer kritisk designrestriktion.
Kiselnitrid
Kiselnitrid är känt för hög mekanisk seghet, stark värmechockbeständighet och god stabilitet vid hög temperatur. Det kan föredras i applikationer där brottmotstånd och strukturell prestanda är särskilt viktigt, medan AlN ofta väljs när elektrisk isolering och hög värmeledningsförmåga måste kombineras.
Berylliumoxid
Berylliumoxid ger också hög värmeledningsförmåga med elektrisk isolering, men dess användning kräver strikta kontroller eftersom berylliumhaltigt damm är farligt under bearbetning. Applikationskrav och tillverkningssäkerhetsförhållanden måste därför övervägas noggrant.
AlN-baserade lösningar
AlN är särskilt användbart när designers behöver en stark balans mellan värmeledning, elektrisk isolering, låg termisk expansion och kemisk stabilitet i en kompakt keramisk struktur.
Den mest användbara jämförelsen är därför applikationsspecifik. Om det primära kravet är elektrisk isolering vid måttlig termisk belastning kan flera keramer vara lämpliga. När värmetätheten stiger och värmemotståndet blir ett stort konstruktionsproblem, kan värmeledningsförmågan få mycket större vikt. När direkt bindning till kisel är involverad blir termisk expansionsförhållande en annan nyckelfaktor.
Hur ska ingenjörer specificera materialet?
En användbar keramisk specifikation bör beskriva de fullständiga prestandakraven snarare än att bara namnge materialet. Detta hjälper till att minska otydligheten under produktionen och gör jämförelser mellan leverantör och leverantör mer meningsfulla.
Börja med det termiska kravet
Definiera maximal enhetseffekt, förväntad värmegenerering, tillåten temperatur, termisk väg, gränssnittsmaterial och kylkonfiguration. En hög konduktivitetsgrad kanske inte löser ett termiskt problem om den dominerande resistansen är placerad vid ett annat gränssnitt.
Definiera elbehovet
Spänning, frekvens, isolationsavstånd, dielektrisk styrka, läckagekrav och miljöförhållanden ska anges. För RF-tillämpningar bör även dielektrisk konstant och dielektrisk förlust vid den avsedda frekvensen beaktas.
Definiera mekaniska och dimensionella krav
Ange tjocklek, längd, bredd, planhet, parallellitet, hålgeometri, kantegenskaper, ytjämnhet och dimensionstoleranser. Dessa faktorer kan påverka både monteringssäkerhet och termisk kontakt.
Definiera bearbetnings- och ytkrav
Om komponenten kommer att metalliseras, lödas, limmas, lödas eller integreras i en flerskiktsenhet, bör dessa nedströmsprocesser kommuniceras innan den keramiska kvaliteten slutförs. Ytförhållanden och metalliseringskompatibilitet kan vara lika viktiga som bulkmaterialegenskaper.
| Specifikationskategori | Viktiga objekt att definiera | Typisk ingenjörsfråga |
|---|---|---|
| Material | Grad, renhet, densitet, additivsystem | Vilken materialkvalitet uppfyller de avsedda termiska och elektriska villkoren? |
| Termisk | Konduktivitet, driftstemperatur, termisk cykling | Var är den huvudsakliga termiska resistansen i hela monteringen? |
| Elektrisk | Resistivitet, dielektrisk konstant, dielektrisk förlust, nedbrytningskrav | Vilken isoleringsprestanda behövs vid den faktiska spänningen och frekvensen? |
| Geometri | Längd, bredd, tjocklek, hål, slitsar, radier | Kan formen produceras konsekvent utan att införa undvikbara stresskoncentrationer? |
| Yta | Strävhet, planhet, metalliseringskompatibilitet | Hur kommer det keramiska gränssnittet till nästa lager? |
| Kvalitet | Inspektionspunkter, testmetod, toleranser, dokumentation | Vilka egenskaper behöver verifieras på produktionsnivå? |
Det är också viktigt att skilja mellan materialegenskaper och specifikationer för färdiga komponenter. Värmeledningsförmåga kan rapporteras från ett provexemplar, medan en produktionsdel har sina egna dimensioner, yttillstånd och tillverkningshistorik. En stark teknisk specifikation kopplar laboratorieegenskapen till den faktiska komponenten som används i enheten.
Vad bör bekräftas före produktion?
- Slutlig keramisk kvalitet och mål för värmeledningsförmåga
- Elektrisk isolering och dielektriska krav
- Färdiga mått och toleransklass
- Ytfinish, planhet och kantkrav
- Metallisering, sammanfogning, hårdlödning eller bindning
- Driftstemperatur och termiska cykelförhållanden
- Besiktningsmetoder och acceptanskriterier
Tydliga specifikationer gör att keramiktillverkaren och designteamet kan diskutera samma tekniska mål. De gör det också lättare att identifiera om ett problem kommer från materialval, geometri, bearbetning, sammanfogning eller termisk design på systemnivå.
För applikationer som kräver kontrollerad termisk transport och elektrisk isolering,Keramik av aluminiumnitridkan ge en praktisk kombination av egenskaper som är svåra att återskapa med ett konventionellt enkelfunktionsmaterial.
Vilka designprinciper hjälper till att maximera prestanda?
Bra keramisk design börjar med den termiska och elektriska arkitekturen snarare än med ett materialnamn. De mest tillförlitliga resultaten kommer från att förstå hur värme, ström, mekanisk belastning och temperaturförändringar interagerar inuti enheten.
Håll den termiska banan direkt
Minska onödiga lager mellan värmekällan och kylflänsen. Varje ytterligare materialgränssnitt kan lägga till kontaktresistans, bindningsvariabilitet eller termisk impedans. Den keramiska tjockleken bör väljas i enlighet med isoleringen och de mekaniska kraven samtidigt som värmevägen hålls effektiv.
Undvik onödig geometrisk stress
Keramik är stark i kompression men jämförelsevis känslig för dragpåkänning och plötsliga geometriska övergångar. Rundade hörn, förnuftig hålplacering, lämplig väggtjocklek och kontrollerade monteringsbelastningar kan förbättra komponenternas tillförlitlighet.
Designa gränssnittet, inte bara substratet
Termisk prestanda beror starkt på kontaktkvaliteten. En keramik med hög ledningsförmåga kan undermineras av dålig bindning, hålrum, ojämna ytor, otillräckligt tryck eller ett gränsskikt med låg ledningsförmåga. Ytans planhet och sammanfogningsförhållanden bör därför behandlas som en del av den termiska utformningen.
Planera för termisk cykling
En komponent som överlever en enstaka högtemperaturhändelse kan fortfarande misslyckas efter upprepad cykling. Tillförlitlighetstestning bör återspegla det faktiska temperaturintervallet, uppvärmningshastigheten, kylhastigheten, uppehållstid och mekaniska begränsningar som förväntas under drift.
Vanliga frågor
Vad används aluminiumnitrid till?
Aluminiumnitrid används där ingenjörer behöver elektrisk isolering tillsammans med effektiv värmeöverföring. Vanliga applikationer inkluderar krafthalvledarsubstrat, LED-paket, laser- och optoelektroniska paket, komponenter för halvledarutrustning, RF-enheter och specialiserade termiska strukturer.
Varför är aluminiumnitrid lämplig för kraftelektronik?
Kraftelektronik genererar koncentrerad värme samtidigt som den kräver elektrisk isolering. Aluminiumnitrid kan ge en termiskt ledande isolerande plattform som hjälper värme att flytta från aktiva enheter till kylande strukturer utan att använda ett elektriskt ledande substrat.
Hur är den termiska expansionen av aluminiumnitrid jämfört med kisel?
Dess termiska expansionskoefficient är relativt nära den för kisel. Denna kompatibilitet kan minska termisk expansionsmissanpassning i halvledarpaket jämfört med materialkombinationer som expanderar med avsevärt olika hastigheter.
Är aluminiumnitrid elektriskt ledande?
Tät aluminiumnitrid är en elektrisk isolator med hög elektrisk resistivitet. Detta är en av dess främsta fördelar i elektroniska substrat där värme måste röra sig effektivt medan ledande kretsar förblir elektriskt isolerade från den bärande strukturen.
Vilken värmeledningsförmåga kan en aluminiumnitridkvalitet uppnå?
Typiska täta kvaliteter kan ligga inom ett ungefärligt intervall på 140 till 230 W/m·K, medan specifika kommersiella kvaliteter kan skilja sig åt. Värmeledningsförmågan beror på renhet, mikrostruktur, densitet, tillsatser, bearbetningsförhållanden och testmetod, så den kvalitetsspecifika specifikationen bör användas för designberäkningar.
Vad kan minska värmeledningsförmågan hos aluminiumnitrid?
Porositet, föroreningsrelaterade defekter, olämpliga sekundära faser och mikrostrukturell spridning kan minska termisk transport. Pulverkvalitet, syrekontroll, sintringsförhållanden och förtätning är därför viktiga produktionsfaktorer.
Kan materialet bearbetas till anpassade former?
Ja. Täta keramiska komponenter kan bearbetas till anpassade plattor, hål, slitsar, steg och andra geometrier med hjälp av lämpliga specialiserade bearbetningsmetoder. Eftersom materialet är hårt och sprött bör geometri- och toleranskrav beaktas tillsammans med bearbetningsförmåga.
Vad ska specificeras för en anpassad keramisk komponent?
En fullständig specifikation inkluderar normalt materialkvalitet, värmeledningsförmåga, elektriska krav, dimensioner, toleranser, planhet, ytfinish, hål eller andra egenskaper, driftstemperatur, termiska cykliska förhållanden, krav på metallisering eller sammanfogning och inspektionskriterier.
Är värmeledningsförmåga den enda egenskapen som betyder något?
Nej. Värmeledningsförmåga måste beaktas tillsammans med elektrisk isolering, dielektriska egenskaper, termisk expansion, mekanisk hållfasthet, brottbeteende, kemisk beständighet, dimensionstolerans, yttillstånd och kompatibilitet med nedströms monteringsprocesser.
Viktiga tekniska takeaways
Avancerat keramikval blir viktigare när effekttäthet, driftstemperatur och förpackningskomplexitet ökar. Den centrala ingenjörsutmaningen är ofta inte bara att ta bort värme, utan att ta bort värme samtidigt som den elektriska isoleringen bibehålls och mekanisk påfrestning kontrolleras.
- Hög värmeledningsförmåga kan förkorta den termiska vägen från en aktiv enhet till en kylande struktur.
- Hög elektrisk resistivitet stödjer isolerad kraft och elektroniska strukturer.
- En CTE nära kisel kan hjälpa till att hantera termomekanisk obalans i halvledarenheter.
- Renhet, densitet, tillsatser och mikrostruktur påverkar starkt det slutliga materialets prestanda.
- Ytfinish, planhet, geometri och sammanfogningsmetoder kan avgöra faktisk monteringsprestanda.
- Applikationsspecifika tester är väsentliga när driftsförhållanden involverar hög temperatur, snabb termisk cykling, hög spänning eller krävande kemiska miljöer.
För ingenjörer som designar termiska substrat, delar av halvledarutrustning, elektroniska paket eller precisionskeramiska strukturer,Keramik av aluminiumnitridförtjänar utvärdering när värmeledningsförmåga och elektrisk isolering måste samverka i samma komponent.
Materialvalet ska alltid slutföras mot de faktiska driftsförhållandena, monteringskonfigurationen och kvalitetsspecifika tekniska data.
Diskutera dina krav på keramiska komponenter
GREENWAY®stöder avancerade keramiska tillämpningar som involverar värmehantering, elektrisk isolering, värmestrukturer och elektroniska precisionskomponenter. Dela din ritning, dimensioner, materialkrav, driftsförhållanden och applikationsmål för att starta en teknisk diskussion skräddarsydd för komponenten.
kontakta oss
