Keramik av aluminiumnitridför högeffektelektronik?
Termisk hantering blir allt svårare när elektroniska enheter blir mindre, snabbare och mer effekttäta. Ett substratmaterial måste flytta värme effektivt samtidigt som elektrisk isolering, dimensionsstabilitet och mekanisk tillförlitlighet bibehålls. Den kombinationen är anledningen till att aluminiumnitridbaserad keramik fortsätter att dra till sig uppmärksamhet i kraftmoduler, halvledarutrustning, RF-system, LED-paket och andra krävande elektroniska sammansättningar.
En praktisk bild av materialet
Aluminiumnitrid är en högpresterande teknisk keramik som värderas för sin kombination av värmeledningsförmåga, elektrisk isolering, låg termisk expansion, korrosionsbeständighet och stabilitet under krävande driftsförhållanden. Dessa egenskaper gör den särskilt användbar där konventionell aluminiumoxid inte kan ge tillräcklig termisk prestanda eller där metalliska värmespridare inte kan ge den erforderliga dielektriska isoleringen. Rätt materialval beror dock på mer än enbart värmeledningsförmåga. Renhet, porositet, kornstruktur, tjocklek, ytfinish, metalliseringsmetod, termisk cykling, atmosfär och monteringsdesign kan alla påverka den faktiska prestandan.
Ett användbart tekniskt tillvägagångssätt är att börja med värmekällan, definiera den elektriska isoleringen som krävs, kartlägga den termiska vägen och sedan utvärdera den keramiska kroppen och dess gränssnitt som ett system. Den metoden hjälper till att undvika att välja ett material baserat på en enda rubrikspecifikation samtidigt som man bortser från mekaniska påfrestningar, sammanfogningsbegränsningar eller miljöexponering.
Innehållsförteckning
Välj ett avsnitt för att hoppa direkt till det.
- Vad skiljer denna keramik från konventionell teknisk keramik?
- Varför är värmeledningsförmåga så viktig i elektroniska sammansättningar?
- Hur förändrar elektrisk isolering designmetoden?
- Vilka materialegenskaper ska ingenjörer jämföra?
- Var används det ofta?
- Hur bör den termiska vägen utformas?
- Vilka tillverkningsfaktorer påverkar slutresultatet?
- Hur kan tillförlitlighet utvärderas före integration?
- Vad bör kontrolleras innan du väljer ett betyg?
- Vanliga frågor
Vad skiljer denna keramik från konventionell teknisk keramik?
Aluminiumnitrid tillhör familjen av avancerad nitridkeramik, men dess tekniska värde baseras inte enbart på hårdhet eller temperaturbeständighet. Dess främsta attraktion är kombinationen av användbar termisk transport med elektrisk isolering. I en högeffekts elektronisk enhet kan den kombinationen förenkla den termiska vägen utan att tvinga den elektriskt aktiva strukturen att sitta direkt på en ledande metallyta.
Traditionell aluminiumoxidkeramik används ofta eftersom de erbjuder bra isolering, etablerade bearbetningsmetoder, kemisk stabilitet och bred industriell tillgänglighet. Deras värmeledningsförmåga är emellertid i allmänhet mycket lägre än för högpresterande aluminiumnitridkvaliteter. När värmedensiteten ökar kan skillnaden bli viktig eftersom varje termiskt gränssnitt tillför motstånd mellan den aktiva komponenten och den slutliga kylflänsen.
Aluminiumnitrid har också en termisk expansionskoefficient som är relativt nära den för kisel och flera halvledarmaterial. Det eliminerar inte termisk stress, men det kan hjälpa till att minska expansionsfel i noggrant designade sammansättningar. I praktiken blir detta relevant för lödfogar, metalliserade keramiska substrat, halvledarpaket och strukturer som utsätts för upprepad uppvärmning och kylning.
Värmeöverföring
Täta kvaliteter kan ge avsevärt högre värmeledningsförmåga än många vanliga isolerande keramer, vilket hjälper värme att röra sig i sidled genom ett substrat och mot ett svalare gränssnitt.
Dielektrisk isolering
Den keramiska kroppen bibehåller elektrisk isolering samtidigt som den fungerar som en del av den termiska vägen, vilket är viktigt i kraftelektronik och elektriskt isolerade monteringsstrukturer.
Termisk expansion
En relativt låg expansionskoefficient stödjer kompatibilitet med halvledarkomponenter och kan minska differentiell rörelse jämfört med material som expanderar kraftigare med temperaturen.
Kemisk stabilitet
Materialet kan motstå många kemiska miljöer och mjukas inte lätt av vanlig termisk exponering, även om den faktiska användningsgränsen beror på atmosfär, yttillstånd, renhet och temperaturhistorik.
Ett annat utmärkande drag är att egenskaperna är starkt påverkade av mikrostruktur. Två keramiska kroppar kan dela samma nominella sammansättning samtidigt som de beter sig olika på grund av kornstorlek, syrehalt, porositet, föroreningar, sintringsförhållanden och ytförberedelse. Av den anledningen bör en teknisk specifikation beskriva det erforderliga egenskapsintervallet och testmetoden snarare än att endast förlita sig på ett materialnamn.
Varför är värmeledningsförmåga så viktig i elektroniska sammansättningar?
Värme som genereras inuti en halvledarenhet måste färdas genom flera lager innan den når en kylfläns, kylplatta, hölje eller annan kylstruktur. En typisk väg kan inkludera anordningspaketet, fästmaterial, metallisering, keramiskt substrat, gränsskikt och värmespridare. Om ett lager skapar betydande termiskt motstånd kan hela stapeln bli temperaturbegränsad även när det omgivande kylsystemet verkar tillräckligt stort.
Värmeledningsförmåga uttrycks ofta i watt per meter-kelvin, men siffran ensam berättar inte hela historien. Tjocklek spelar roll. Området spelar roll. Kontaktmotstånd spelar roll. Kvaliteten på bindningen mellan keramik och metall spelar också roll. Ett tunt keramiskt lager med stark värmeledning kan bete sig annorlunda än en mycket tjockare kropp gjord av samma material.
För ett förenklat endimensionellt snitt kan ledande värmeflöde beskrivas med Fouriers lag. Värmemotståndet hos ett plant lager kan approximeras med tjocklek dividerat med produkten av värmeledningsförmåga och tvärsnittsarea. Detta förhållande visar omedelbart varför en tunnare, mycket ledande keramik kan minska temperaturökningen när andra variabler förblir kontrollerade.
Värmeledningsförmågan kan också variera med temperatur och materialrenhet. Vissa högpresterande kvaliteter är konstruerade för krävande värmespridningsapplikationer, medan andra formuleringar är optimerade för tillverkningsbarhet, dielektrisk prestanda, mekaniska egenskaper eller en speciell processväg. I en produktionskomponent är den användbara specifikationen därför egenskapen för den faktiska kvalitet och tjocklek som köps, inte ett generiskt värde förknippat med den kemiska formeln.
Hur förändrar elektrisk isolering designmetoden?
En värmespridare gjord av en konventionell metall är naturligt attraktiv ur ett termiskt perspektiv, men ett metallskikt är elektriskt ledande. I många kraft- och halvledaraggregat kan den termiska banan och den elektriska banan inte behandlas oberoende av varandra. Konstruktören kan behöva ett material som leder värme utåt samtidigt som det förhindrar oönskat strömflöde mellan den aktiva kretsen och monteringsstrukturen.
En tät keramik kan utföra denna separationsfunktion. Dess dielektriska beteende gör att komponenter kan monteras eller metalliseras på en yta medan den underliggande keramen ger isolering. Detta är särskilt användbart i kretsar som arbetar med förhöjd spänning eller i aggregat där flera elektriska noder delar ett gemensamt mekaniskt stöd.
Dielektrisk styrka är bara en del av den elektriska bilden
Kraven på elektrisk isolering inkluderar normalt mer än dielektrisk hållfasthet. Ytläckage, dielektrisk förlust, isolationsmotstånd, krypavstånd, kontaminering, fuktighet och metalliseringsmönstrets geometri kan alla påverka prestandan. En keramik med god egenisolering kan fortfarande stöta på elektriska problem om ytan är förorenad eller om förpackningens geometri skapar en otillräcklig läckageväg.
- Definiera driftspänningen och transientförhållandena innan du väljer en keramisk tjocklek.
- Se över isoleringsmotståndet under de faktiska miljöförhållandena snarare än endast vid rumstemperatur.
- Tänk på ytfinishen och metalliseringsstrukturen eftersom elektriskt beteende uppstår vid gränssnitten såväl som genom bulkkeramen.
- Kontrollera kantgeometri, ledaravstånd och föroreningsexponering när enheten arbetar med förhöjd spänning.
- Validera isolering efter termisk cykling när mekanisk rörelse eller gränssnittsspänning kan förändra yttillståndet.
Detta är en anledning till att avancerade keramiska substrat ofta behandlas som funktionella komponenter snarare än enkla isolerande plattor. Den keramiska kroppen, metallskiktet, fästmaterial, ledarmönster och monteringsyta måste fungera tillsammans.
Vilka materialegenskaper ska ingenjörer jämföra?
Att välja en keramik för en elektronisk montering hanteras bäst som en jämförelse med flera fastigheter. En kvalitet med utmärkt värmeledningsförmåga är kanske inte det lämpligaste valet om den inte kan uppfylla dimensionstoleranser, metalliseringskrav, mekanisk belastning eller den avsedda sammanfogningsprocessen.
| Egendom | Varför det spelar roll | Frågor att ställa | Typisk designhänsyn |
|---|---|---|---|
| Värmeledningsförmåga | Styr hur effektivt värme sprids genom den keramiska kroppen. | Vilket värde gäller för vald kvalitet, tjocklek och testtemperatur? | Jämför hela den termiska stapeln, inte bara keramiken. |
| Termisk expansion | Påverkar spänningen när keramen förenas med kisel, metaller eller andra material. | Hur nära överensstämmer expansionsbeteendet med det intilliggande lagret? | Viktigt vid uppvärmning, kylning, lödning och upprepad drift. |
| Dielektrisk prestanda | Definierar substratets isolerande funktion. | Vilken isolationsresistans, dielektrisk styrka och förlustegenskaper krävs? | Redogör för spänning, frekvens, fuktighet, kontaminering och geometri. |
| Mekanisk styrka | Påverkar hantering, montering, montering, vibrationer och termisk stöt. | Vilka belastningar och temperaturförändringar kommer delen att uppleva? | Bedöm inte mekanisk tillförlitlighet enbart utifrån hårdhet. |
| Ytfinish | Påverkar metallisering, bindning, kontaktkvalitet och dimensionell passform. | Vilken grovhet, planhet, parallellitet och kanttillstånd krävs? | Ange mätmetoder tillsammans med numeriska gränser. |
| Renhet och mikrostruktur | Kan påverka termiskt beteende, isolering, styrka och långsiktig stabilitet. | Vilken renhetsnivå och bearbetningsväg gäller för materialet? | Jämför produktionskonsistens såväl som nominell sammansättning. |
Bland dessa egenskaper får värmeledningsförmågan ofta störst uppmärksamhet eftersom den är lätt att jämföra numeriskt. Tillförlitlighetsproblem uppstår dock ofta från interaktionen mellan fastigheter. Till exempel kan en bristande överensstämmelse i termisk expansion skapa upprepade spänningar även när värmeledning är utmärkt. Likaså kan en yta som är tekniskt plan fortfarande vara olämplig för en specifik bindningsprocess om grovheten eller renheten ligger utanför det erforderliga området.
Den praktiska lektionen är enkel: skapa en egenskapshierarki innan du begär materialdata. Separera obligatoriska krav från föredragna egenskaper, identifiera testmetoden för varje kritisk måttenhet och utvärdera keramiken i samband med den kompletta monteringen.
Var används det ofta?
Materialet är relevant där värmealstring, elektrisk isolering och kompakt konstruktion uppträder i samma design. Användningsområdena varierar från relativt enkla isoleringskomponenter till sofistikerade halvledarpaket och högtemperaturutrustning.
Krafthalvledarsubstrat
Strömbrytare genererar värme under ledning och omkoppling. När strömtätheten och växlingsfrekvensen ökar, blir den termiska vägen viktigare. Keramiska substrat kan ge elektrisk isolering mellan den aktiva kretsen och metallunderlaget samtidigt som värmen sprids mot kylstrukturen.
LED- och solid-state belysningsstrukturer
LED-lampor med hög effekt omvandlar en del av den elektriska inmatningen till värme. Om korsningstemperaturen stiger för mycket kan ljuseffekt, livslängd och driftsstabilitet påverkas. Ett termiskt ledande isolerande substrat kan hjälpa till att flytta bort värme från den emitterande anordningen samtidigt som den elektriska separationen mellan kretsegenskaperna och monteringsstrukturen bibehålls.
RF och högfrekvent elektronik
RF-system kan kombinera hög effekttäthet med strikta elektriska krav. Förpackningsmaterial måste kontrollera värmen samtidigt som förutsägbart elektriskt beteende bibehålls. Låg expansion och stabil dielektrisk prestanda kan bli värdefull när förpackningen upplever temperaturförändringar eller innehåller tätt integrerade komponenter.
Halvledarbearbetningsutrustning
Keramiska uppvärmningsstrukturer och stödkomponenter som används vid halvledartillverkning kan stöta på upprepade termiska cykler, kontrollerade atmosfärer och stränga dimensionskrav. Aluminiumnitrid är attraktivt för sådana miljöer eftersom det kan kombinera värmeöverföring och elektrisk isolering i en keramisk plattform.
Högtemperatursensorer och specialiserad elektronisk hårdvara
Sensorer, inspektionssystem och specialiserad industriell elektronik kan fungera nära värmekällor där polymerisolering blir svår att använda. Keramik kan behålla formen och den elektriska isoleringsförmågan över ett mycket bredare temperaturområde än många organiska material, beroende på den valda sammansättningen och atmosfären.
- Effektmoduler och isolerade kretssubstrat
- LED-enheter med hög effekt och värmeledningsstrukturer
- RF-strömkomponenter och kompakta elektroniska paket
- Halvledarvärmare, stöd och processhårdvara
- Elektroniska armaturer för hög temperatur och specialiserade sensorer
Hur bör den termiska vägen utformas?
Ett keramiskt underlag fungerar bäst när den omgivande monteringen är utformad för att komplettera dess termiska egenskaper. Målet är inte bara att placera en keramik med hög ledningsförmåga mellan en enhet och en kylfläns. Den fullständiga vägen måste minimera undvikbart motstånd i varje steg.
Börja vid värmekällan
Definiera var värmen kommer från och hur koncentrerad den är. En liten halvledardyna kan producera en allvarlig lokal hot spot även när den totala effektnivån verkar hanterbar. Keramiken måste sprida värmen över en tillräcklig yta innan värmen når nästa gränssnitt.
Kontrollera gränssnitten
Termiska gränssnittsmaterial, lödskikt, lödda fogar och metalliserade ytor kan introducera motstånd som delvis uppväger fördelen med den keramiska kroppen. Överdriven tjocklek, hålrum, ojämn kontakt, kontaminering och dålig vätning bör därför behandlas som termiska konstruktionsproblem snarare än bara monteringsfel.
Utvärdera tjockleken noggrant
Ökande keramisk tjocklek kan förbättra den mekaniska robustheten i vissa strukturer, men det ökar också den ledande banlängden. Att minska tjockleken kan förbättra den teoretiska termiska vägen genom tjockleken samtidigt som det skapar nya problem relaterade till hantering, planhet, mekanisk belastning och tillverkningsutbyte. Rätt tjocklek är därför ett systembeslut.
- Uppskatta värmeutvecklingen under högsta trovärdiga driftsförhållanden.
- Kartlägg varje termiskt lager mellan den aktiva komponenten och den slutliga kylstrukturen.
- Beräkna bidraget av bulkledning och gränssnittsresistans separat.
- Kontrollera temperaturgradienter över keramen istället för att bara titta på medeltemperaturen.
- Validera den monterade delen under realistiska arbetscykler och termiska transienter.
Denna distinktion blir särskilt viktig när man jämför direktbundna strukturer, metalliserade substrat, keramiska värmare och mekaniska stöddelar. Samma keramiska kvalitet kan uppvisa mycket olika termiskt beteende efter bearbetning eftersom den slutliga värmevägen beror på geometri, metalliseringstäckning, sammanfogningsskikt och kylningsarkitektur.
Vilka tillverkningsfaktorer påverkar slutresultatet?
Keramisk prestanda börjar med pulverberedning och fortsätter genom formning, sintring, bearbetning, ytbehandling, metallisering, inspektion och förpackning. Varje steg kan påverka den sista delen. En materialspecifikation som ser stark ut på papper kan fortfarande ge inkonsekventa resultat om processkontrollen är svag.
Pulverrenhet och sammansättning
Aluminiumnitrid är känsligt för föroreningar eftersom sekundära faser och syrerelaterad ytkemi kan påverka termisk transport. Utgångsmaterial med hög renhet och kontrollerad bearbetning hjälper till att bibehålla konsekventa egenskaper, men lämplig renhetsnivå bör matchas till den avsedda användningen snarare än behandlas som en abstrakt kvalitetsmärkning.
Sintring och förtätning
Sintringssteget är centralt för slutlig densitet och mikrostruktur. Ofullständig förtätning kan skapa porer som stör värmeledning och mekanisk prestanda. Överdriven korntillväxt eller olämpliga tillsatser kan också förändra balansen mellan termiska, mekaniska och elektriska egenskaper.
Bearbetning och dimensionskontroll
Teknisk keramik är hård och relativt spröd, så bearbetning kräver lämpliga slipprocesser och processkontroll. Planhet, tjocklek, håldiameter, kantflisning och parallellitet kan alla bli kritiska när keramiken integreras med halvledarpaket eller precisionsenheter.
Metallisering
Bar keramisk prestanda är bara en del av ett elektroniskt substrat. Koppar, molybden, volfram, guld, nickel, silver eller andra metallsystem kan användas beroende på sammanfogningen och den elektriska arkitekturen. Gränssnittet mellan keramik och metall måste motstå termisk cykling utan överdriven sprickbildning, delaminering eller utmattning.
- Fråga vilken keramikkvalitet som används och vilka egenskaper som kontrolleras i produktionen.
- Bekräfta om värmeledningsförmågan mäts på produktionsmaterial eller en idealisk laboratorieformulering.
- Specificera dimensionella toleranser, planhet, ytjämnhet och tillåtet kantförhållande.
- Definiera metalliseringskrav tidigt när keramiken ska limmas, lödas, lödas eller trådanslutas.
- Bekräfta inspektionsmetoder för kritiska elektriska och mekaniska egenskaper.
För ingenjörer som köper en produktionskomponent kan spårbarhet och processkonsistens vara lika viktigt som det maximala fastighetsvärdet. Stabila tillverkningsförhållanden hjälper till att minska parti-till-lot-variation, vilket är viktigt när keramiska delar sätts ihop till system med smala termiska eller elektriska marginaler.
Hur kan tillförlitlighet utvärderas före integration?
Tillförlitlighetstestning bör återspegla de faktiska felmekanismer som förväntas under drift. En enstaka rumstemperaturdimensionell inspektion kan inte avslöja hur ett keramiskt substrat beter sig efter hundratals eller tusentals temperaturövergångar. På samma sätt kan ett kort dielektriskt test inte fånga långsiktigt isoleringsbeteende under fukt eller kontaminering.
Termisk cykling
Upprepad uppvärmning och kylning skapar expansion och sammandragning i keramen, metallskikten, sammanfogningsmaterialen och monteringsstrukturen. Om deras värmeutvidgningskoefficienter skiljer sig, upplever enheten cyklisk stress. Svårighetsgraden beror på temperaturområde, övergångshastighet, geometri, fogtjocklek och antalet cykler.
Termisk chock
Termisk chock lägger större vikt vid snabba temperaturförändringar. En keramik kan tolerera ett brett temperaturområde men ändå prestera annorlunda när den utsätts för en plötslig övergång eftersom branta interna temperaturgradienter kan generera lokala påkänningar.
Elektrisk uthållighet
Högspänningsstrukturer bör utvärderas med avseende på isolationsresistans, dielektrisk hållfasthet, läckage och beteende efter miljökonditionering. Kanteffekter och metalliseringsgeometri bör inkluderas i testkonfigurationen närhelst de liknar slutprodukten.
Mekanisk hantering
Keramik kan vara stark i kompression men jämförelsevis känslig för dragpåkänning, böjning, kantskador och ytfel. Förpacknings- och hanteringsrutiner har därför betydelse. En del som klarar laboratorietester kan fortfarande misslyckas under monteringen om dess kanter är flisade eller om dolda ytskador uppstår under bearbetningen.
Miljöexponering
Temperatur, fuktighet, frätande gaser, vakuum, rengöringskemikalier och processatmosfärer bör beaktas i enlighet med den slutliga applikationen. Nitridkeramik kan prestera bra i krävande miljöer, men inget material bör tilldelas en samhällsomfattande gräns utan hänsyn till atmosfär och exponeringstid.
Vad bör kontrolleras innan du väljer ett betyg?
Materialvalet blir mer effektivt när ingenjörskraven skrivs som en strukturerad checklista. Istället för att börja med en föredragen keramik och försöka få systemet att passa runt den, definiera först driftsförhållandena och jämför sedan lämpliga kvaliteter.
| Urvalsområde | Vad ska definieras | Varför det spelar roll |
|---|---|---|
| Termiska krav | Värmegenerering, temperaturområde, tillåten temperaturhöjning, termisk väg och kylningsmetod. | Förhindrar att keramiken väljs med enbart konduktivitet. |
| Elektriska krav | Spänning, frekvens, isolationsresistans, dielektrisk styrka, läckageväg och ytförhållanden. | Säkerställer att keramiken fungerar som en elektrisk isolator inom den faktiska designen. |
| Mekaniskt krav | Belastning, vibration, monteringskraft, kanttillstånd, dimensionell tolerans och termisk stress. | Hjälper till att minska sprickbildning och monteringsrelaterade skador. |
| Tillverkningskrav | Tjocklek, form, hål, ytfinish, metallisering, sammanfogningsmetod och inspektionskriterier. | Förbättrar tillverkningsbarhet och överensstämmelse mellan design och produktion. |
| Miljö | Fuktighet, atmosfär, kemikalier, vakuum, driftstemperatur och termisk cyklingsprofil. | Definierar de verkliga servicevillkoren som påverkar långsiktig stabilitet. |
En stark specifikation bör också skilja mellan garanterade gränser och typiska värden. "Typiskt" beskriver vad som vanligtvis kan uppnås under ett definierat testvillkor; det fastställer inte automatiskt ett produktionsacceptanskriterium. När en egenskap är kritisk bör erforderligt värde, testmetod, mätriktning, testtemperatur och tillåten variation anges tydligt.
Samma princip gäller för dimensioner. En keramisk platta kan vara termiskt utmärkt och elektriskt lämplig men oanvändbar om dess planhet, hålposition, kanttillstånd eller tjockleksvariation står i konflikt med monteringsprocessen. Precision är därför en del av materialprestanda närhelst komponenten interagerar nära med andra lager.
Hur den slutliga specifikationen kan struktureras
- Applikations- och driftsmiljö
- Mål för värmeledningsförmåga och mätvillkor
- Krav på elektrisk isolering
- Erforderlig tjocklek, dimensioner, planhet och ytfinish
- Mekanisk belastning och termiska cyklingsförhållanden
- Krav på metallisering eller sammanfogning
- Inspektionsmetod och acceptabel dimensionsvariation
Tydliga specifikationer förbättrar kommunikationen mellan designingenjörer, materialingenjörer och tillverkningsteam. De gör det också lättare att jämföra olika keramiska alternativ på likvärdiga kriterier snarare än på isolerade marknadsföringssiffror.
Hur ser bra integration ut i praktiken?
En väldesignad keramisk komponent försvinner in i systemet på bästa möjliga sätt: den överför värme, upprätthåller elektrisk isolering, förblir formstabil och överlever de förväntade mekaniska och miljömässiga förhållandena utan att bli den begränsande faktorn.
Tänk på en kraftelektronikenhet där en halvledarform är monterad på ett metalliserat keramiskt substrat. Konstruktören måste samtidigt tänka på värmegenerering vid formen, värmespridning över keramen, termisk överföring genom sammanfogningsskiktet, elektrisk isolering från metallunderlaget och expansionsfel mellan formen, keramen, metallen och lodet. Att förbättra ett lager utan att ta hänsyn till de andra kan helt enkelt flytta flaskhalsen.

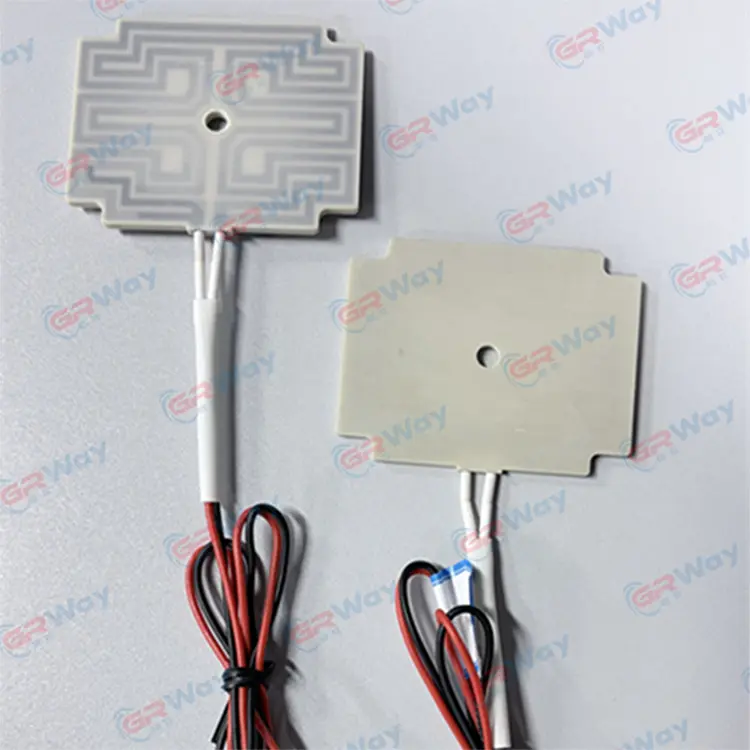

Ett annat praktiskt exempel är en keramisk värmare som används vid halvledarbearbetning. Här måste värmealstringen vara tillräckligt enhetlig för processen, elektrisk isolering måste förbli stabil, keramiken måste överleva upprepad uppvärmning och geometrin kan behöva rymma elektroder, monteringsfunktioner och kontrollerade yttemperaturer. Materialval och värmararkitektur blir därför nära sammanlänkade.
Det tekniska målet är inte nödvändigtvis att maximera en fastighet. Istället är det att uppnå rätt kombination av termiska, elektriska, mekaniska, dimensionella och miljömässiga egenskaper för en definierad applikation.
Av denna anledning bör diskussioner med en keramisk tillverkare börja med driftsförhållanden och delkrav snarare än bara ett materialnamn. Ritningar, tjocklek, termisk arbetscykel, spänning, gränssnittsmaterial, metallisering och dimensionstoleranser ger det sammanhang som behövs för att avgöra om en keramisk lösning är tekniskt lämplig.
Hur ska ingenjörer läsa ett tekniskt datablad?
Datablad är användbara utgångspunkter, men de bör läsas som kontrollerade mätdokument snarare än som universella beskrivningar av alla möjliga delar. Leta efter testmetoden, provets form, densitet, temperatur, mätriktning och definition av varje egenskap.
Värmeledningsförmågan är särskilt känslig för materialtillstånd. Ett högt värde uppmätt på en tät, polerad provbit kanske inte representerar den effektiva prestandan för en produktionsenhet med metallisering, fogar, hålrum eller lokal geometri. Elektriska egenskaper kan också bero på mätfrekvens och miljöförhållanden.
Typiska frågor bakom en bra databladsgranskning
- Är den listade egendomen typisk, minimum, maximum eller garanterad?
- Vilken teststandard och mätriktning användes?
- Utfördes testet i rumstemperatur eller vid en förhöjd driftstemperatur?
- Motsvarar den angivna densiteten den produktionskvalitet som används för den avsedda komponenten?
- Rapporteras dimensioner före eller efter den fullständiga efterbehandlingsprocessen?
- Stämmer det publicerade yttillståndet med fognings- eller metalliseringsprocessen som krävs?
Att ställa dessa frågor förvandlar materialval till en teknisk jämförelse istället för en enkel produkt-etikett jämförelse. Detta är särskilt användbart när flera keramiska familjer verkar lämpliga vid första anblicken.
Aluminiumoxid förblir ett praktiskt val för många elektriskt isolerande keramiska delar eftersom det kombinerar etablerad tillverkning, bra dielektriskt beteende, slitstyrka och bred applikationserfarenhet. Aluminiumnitrid blir särskilt attraktivt när avsevärt bättre värmetransport krävs medan elektrisk isolering fortfarande är nödvändig. Valet bör fortfarande göras från den fullständiga specifikationen snarare än från en fastighet.
Varför är detta material relevant för mer kompakt elektronik?
Elektronik fortsätter att placera fler funktioner i mindre utrymmen. Högre effekttäthet innebär att lokalt värmeflöde kan bli svårt att hantera även när enhetens totala storlek krymper. Samtidigt behöver designers i allt högre grad elektrisk isolering, kompakt förpackning, snabb termisk respons och pålitlig prestanda vid upprepade temperaturförändringar.
En termiskt ledande isolerande keramik hanterar flera av dessa begränsningar samtidigt. Den kan sprida värme genom ett kompakt substrat samtidigt som den separerar den aktiva elektriska strukturen från en ledande monteringsram. Den kombinationen är värdefull i applikationer där det finns lite utrymme för att lägga till en större kylfläns eller ett tjockare termiskt gränssnitt.
Den framtida rollen för avancerad keramik kommer också att bero på tillverkningsprecision. När elektroniska enheter blir tunnare och mer integrerade blir planhet, metalliseringsnoggrannhet, ytkvalitet och kontrollerad mikrostruktur allt viktigare. Materialprestanda och tillverkningsförmåga hänger därför närmare samman än vad de kan framgå av ett enkelt materialdatablad.
Högre integration
Kompakta substrat kan kombinera elektrisk isolering och värmespridning utan att behöva separata isolerande och termiska skikt i varje design.
Bättre termisk kontroll
Effektiv värmespridning i sidled kan minska koncentrerade heta punkter och stödja en mer stabil temperaturfördelning över det aktiva området.
Mer exakta paket
Kontrollerad tjocklek, planhet, metallisering och ytfinish hjälper avancerade keramiska delar att passa krävande elektroniska sammansättningar.
Applikationsflexibilitet
Samma materialfamilj kan stödja substrat, värmestrukturer, isolatorer, stöd och andra komponenter när kvalitet och bearbetningsväg är korrekt matchade.
Vanliga frågor
Vilken är den största fördelen med aluminiumnitrid som elektronisk keramik?
Dess centrala fördel är kombinationen av relativt hög värmeledningsförmåga med elektrisk isolering. Det gör det användbart där en elektronisk enhet måste överföra värme effektivt utan att elektriskt ansluta den aktiva kretsen till den bärande metallstrukturen.
Är aluminiumnitrid lämplig för högtemperaturapplikationer?
Den kan vara lämplig för krävande temperaturmiljöer, men det användbara temperaturområdet beror på keramisk kvalitet, atmosfär, yttillstånd, termisk cykling och komponentdesign. Högtemperaturprestanda bör därför specificeras mot den faktiska driftsmiljön snarare än en enda universell temperatursiffra.
Hur är det jämfört med aluminiumoxid?
Båda kan ge elektrisk isolering och god kemisk stabilitet. Den stora skillnaden är att lämpliga aluminiumnitridkvaliteter i allmänhet erbjuder avsevärt bättre värmeledningsförmåga. Aluminiumoxid kan förbli lämpligt när termiska krav är måttliga eller när dess etablerade bearbetnings- och mekaniska egenskaper passar applikationen bättre.
Kan keramiken metalliseras?
Ja. Olika metalliseringssystem kan användas beroende på avsedda elektriska anslutningar och sammanfogningsmetod. Det valda metallsystemet, ytfinish, keramisk kvalitet, termisk expansion och bindningsprocessen måste alla beaktas tillsammans.
Betyder ett högre värmeledningsförmåga alltid en bättre komponent?
Nej. Värmeledningsförmåga är bara en faktor. Tjocklek, planhet, gränssnittsresistans, mekanisk hållfasthet, dielektrisk prestanda, termisk expansion, metallisering, geometri och produktionskonsistens kan alla avgöra om den färdiga komponenten fungerar bra.
Vilken information ska lämnas när man begär en teknisk keramisk del?
Användbar information inkluderar applikation, driftstemperatur, spänning, termisk belastning, dimensioner, tjocklek, ytfinish, planhet, krav på hål eller egenskaper, sammanfogningsmetod, metalliseringsbehov, miljöförhållanden och förväntad termisk cykling. En teknisk ritning kan göra denna information lättare att utvärdera.
Kan samma kvalitet användas för varje keramisk applikation?
Inte nödvändigtvis. En kvalitet som är optimerad för termisk hantering kan ha andra egenskaper än en som valts för en värmare, isolerande stöd eller precisionskonstruktionskomponent. Lämplig kvalitet beror på balansen mellan termiska, elektriska, mekaniska, dimensionella och miljökrav.
Varför spelar keramisk tjocklek och planhet så stor roll?
Tjockleken påverkar direkt den ledande banan, medan planheten påverkar kontaktkvaliteten och mekanisk belastning under monteringen. Ett keramiskt substrat med goda termiska bulkegenskaper kan fortfarande prestera dåligt när överdriven tjocklek eller dålig planhet skapar en betydande gränssnittsstraff.
Var passar materialet i en tillförlitlig teknisk strategi?
Keramik av aluminiumnitridförstås bäst som ett funktionellt tekniskt material som kopplar samman värmeledning, elektrisk isolering, dimensionskontroll och mekanisk tillförlitlighet. Dess värde blir tydligast när keramiken betraktas som en del av den kompletta termiska och elektriska arkitekturen snarare än som en isolerad platta eller substrat.
För högeffektelektronik är nyckelfrågorna hur snabbt värme kan lämna det aktiva området, hur effektivt keramiken sprider värmen, hur elektrisk isolering upprätthålls och hur materialet beter sig under montering och upprepad drift. För halvledarutrustning och värmestrukturer kan temperaturlikformighet, dimensionsstabilitet, sammanfogning och miljökompatibilitet bli lika viktiga.
Den mest pålitliga urvalsprocessen börjar med driftsförhållanden och slutar med en mätbar materialspecifikation. Värmeledningsförmåga, expansionskoefficient, dielektriskt beteende, styrka, densitet, ytfinish, dimensioner, metallisering och miljöexponering bör ses över tillsammans. Produktionskonsistens bör också beaktas eftersom en sofistikerad design är beroende av repeterbar materialprestanda.
När dessa faktorer är tydligt definierade kan avancerad nitridkeramik utgöra en praktisk väg till kompakta, termiskt hanterade, elektriskt isolerade enheter för krävande elektroniska och industriella tillämpningar.
